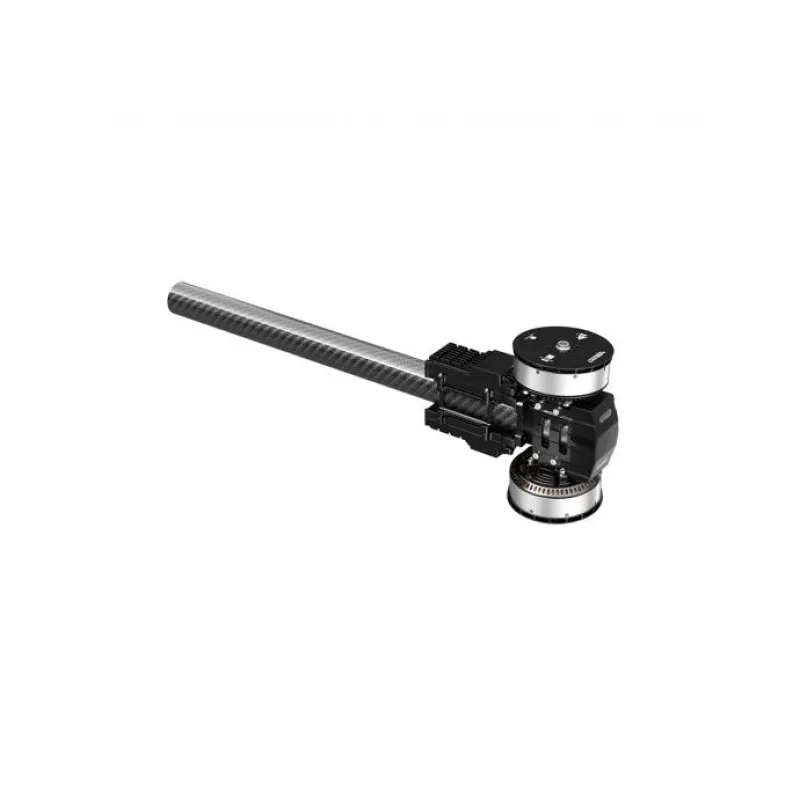

T-Motor X-A12XL II-18S X-A12XL II-18S
מחירים אינם מוצגים באתר בכוונה.
צרו קשר עם RC-MODEL לקבלת זמינות עדכנית, התאמה טכנית, אביזרים תואמים והצעת מחיר מסודרת.
T-Motor X-A12XL II-18S X-A12XL II-18S: פריט בקטלוג T-Motor, בקטגוריית מערכות הנעה משולבות. הדף מיועד לבדיקת התאמה ולפנייה לגבי אספקה לשימוש אזרחי.
מפרט הדגם
| מותג | T-Motor |
|---|---|
| דגם | X-A12XL II-18S X-A12XL II-18S |
| מק״ט יצרן | T-MOTOR001585 |
טבלאות טכניות ותצורות מהיצרן
| Model No. | X-A12XL II-18S KV68 | Tube Size | 50mm |
| Setup | X-A12XL II-18S (Motor)+18S FOC 150A (ESC)+PFZ4918P (Propeller) | Wire Material,Wire Gauge, Color | Power Wires: 10#AWG Red & BlackSignal Wires: 5P Teflon |
| RecommendedBattery | 14~18S (LiPo) | Wire Length | 1695±10mm |
| Rated Thrust | 28~34kg | Weight | 4980±2%g (Incl. Wires+Propeller) |
| Efficiency At Rated Thrust | 7.5g/W (31kg) | IP | IPX6 |
| Max. Thrust | 74.9kg | RecommendedAmbient Temperature | -20~55℃ |
| Motor Specs | |||
| Stator Size | 111*22mm | KV | 68 |
| ESC Specs | |||
| Throttle Range | 1100~1940us (Fixed) | Max. Voltage | 76V |
| Protocol | DRONE CAN、UAV CAN、CUBE CAN | Peak Current(For A Short Time) | 150A(OpenEnvironmentAndTemperature≤60℃) |
| Control Method | PWM/CAN | BEC | NO |
| Prop Specs | |||
| Model No. | PFZ4918P (Folding Carbon Fiber) | Length | 49 Inch (1245.17mm) |
| Motor Specs | |||
| Stator Size | 111*22mm | KV | 68 |
| ESC Specs | |||
| Throttle Range | 1100~1940us (Fixed) | Max. Voltage | 76V |
| Protocol | DRONE CAN、UAV CAN、CUBE CAN | Peak Current(For A Short Time) | 150A(OpenEnvironmentAndTemperature≤60℃) |
| Control Method | PWM/CAN | BEC | NO |
| Prop Specs | |||
| Model No. | PFZ4918P (Folding Carbon Fiber) | Length | 49 Inch (1245.17mm) |
| Type | Voltage(V) | Throttle | Current(A) | Thrust(gf) | Torque(N·m) | RPM | MotorEfficiency(%) | OverallEfficiency(gf/W) | OperatingTemperature(℃) |
| X-A12XL II-18S KV68+18S FOC 150A+PFZ4918P | 69 | 30% | 7.37 | 7636 | 4.24 | 1009 | 87.38 | 14.87 | 73(Ambient Temperature: 25) |
| 35% | 13.60 | 11368 | 6.33 | 1228 | 88.65 | 11.99 | |||
| 40% | 20.53 | 15637 | 8.80 | 1436 | 89.21 | 10.93 | |||
| 45% | 31.89 | 20511 | 11.50 | 1638 | 88.77 | 9.23 | |||
| 50% | 44.64 | 25709 | 14.40 | 1829 | 88.65 | 8.26 | |||
| 55% | 59.93 | 31339 | 17.67 | 2015 | 89.22 | 7.50 | |||
| 60% | 77.43 | 37157 | 20.91 | 2189 | 88.83 | 6.88 | |||
| 65% | 98.33 | 43369 | 24.53 | 2358 | 88.38 | 6.33 | |||
| 70% | 120.34 | 49584 | 28.20 | 2515 | 88.55 | 5.91 | |||
| 75% | 147.03 | 56063 | 31.90 | 2666 | 86.92 | 5.47 | |||
| 80% | 176.23 | 62428 | 35.62 | 2807 | 85.26 | 5.08 | |||
| 85% | 199.93 | 67472 | 38.60 | 2913 | 84.49 | 4.84 | |||
| 90% | 224.99 | 71830 | 41.18 | 3001 | 82.51 | 4.58 | |||
| 95% | 240.22 | 74911 | 43.02 | 3062 | 82.38 | 4.47 | |||
| 100% | 240.54 | 74847 | 43.01 | 3059 | 82.17 | 4.46 |
פנייה לגבי המוצר
זמינות, מחיר, תכולת החבילה וגרסת החומרה יאושרו בפנייה. אין בדף התחייבות למלאי מקומי, זמן אספקה או מעמד של נציגות רשמית. יש לוודא התאמה למתח, למחברים, לקושחה ולדרישות ההפעלה לפני שימוש.
