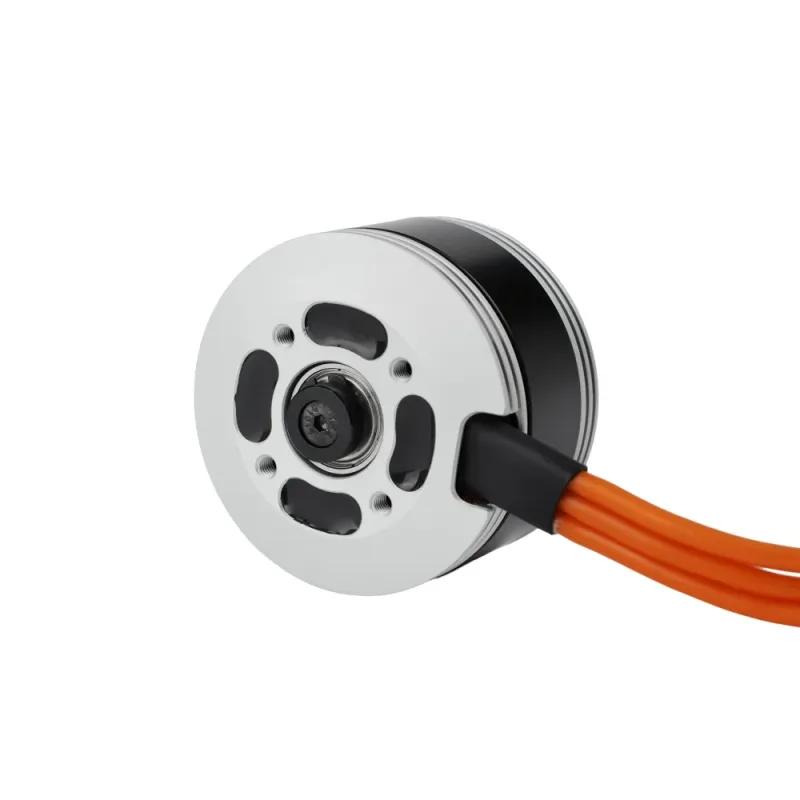

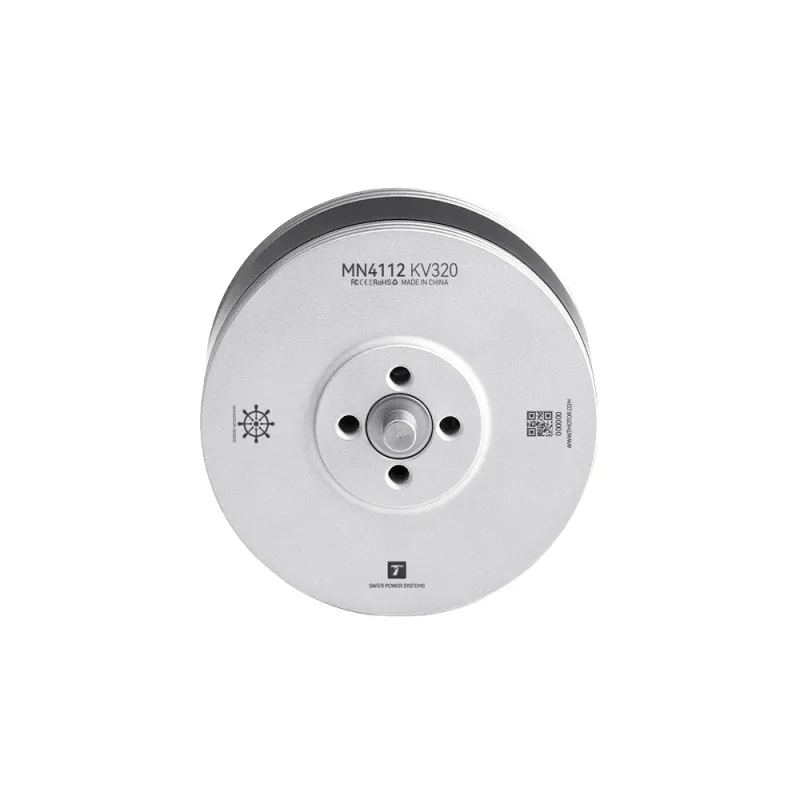

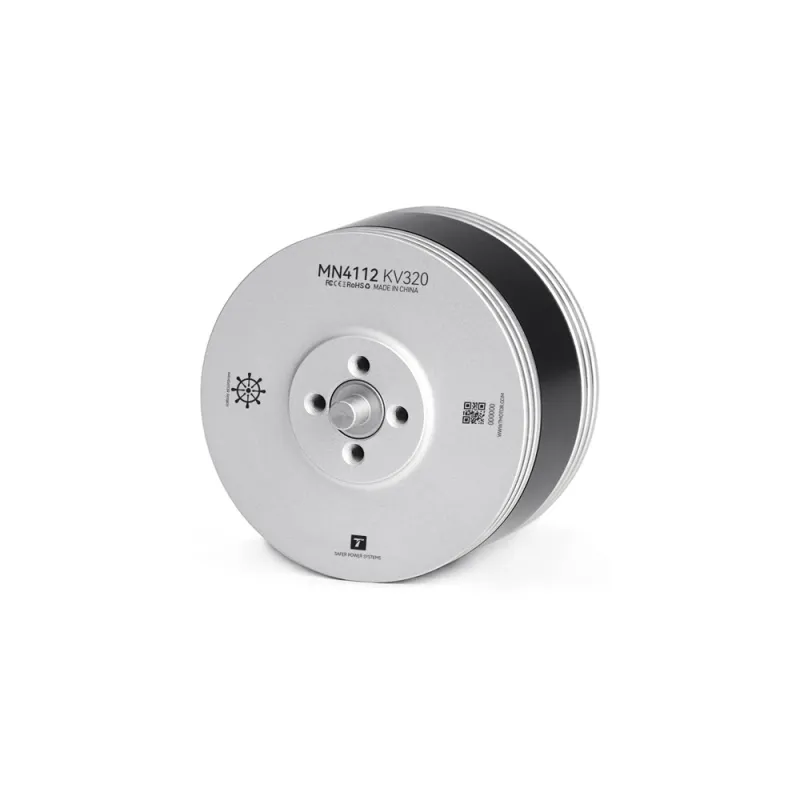

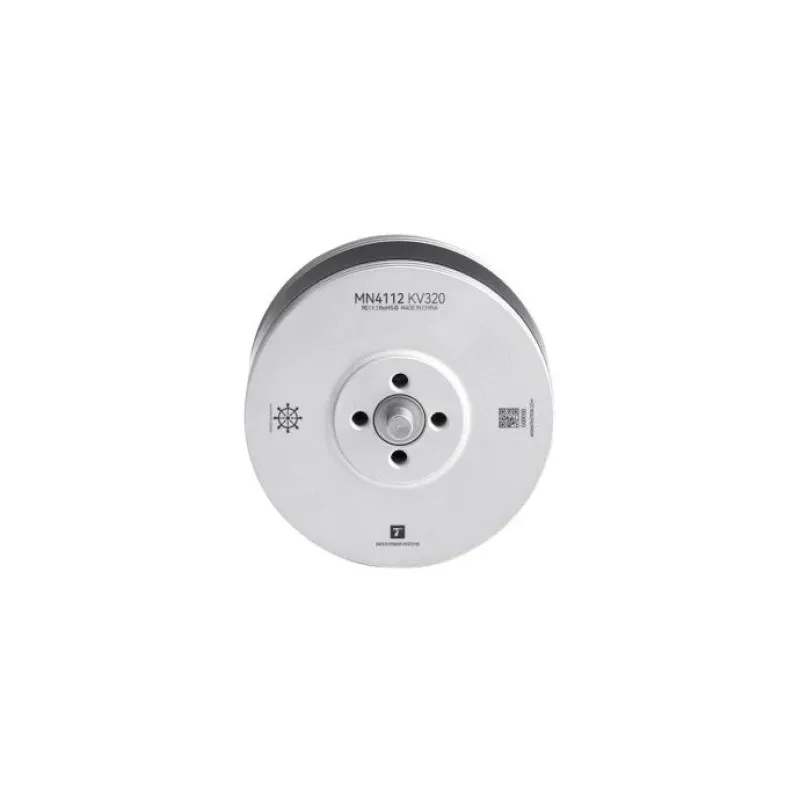

T-Motor MN4112 Multi-Motor Fixed Wing UAV Motor KV320/KV420
מחירים אינם מוצגים באתר בכוונה.
צרו קשר עם RC-MODEL לקבלת זמינות עדכנית, התאמה טכנית, אביזרים תואמים והצעת מחיר מסודרת.
T-Motor MN4112 Multi-Motor Fixed Wing UAV Motor KV320/KV420: פריט בקטלוג T-Motor, בקטגוריית מנועים לכלי טיס אזרחיים. הדף מיועד לבדיקת התאמה ולפנייה לגבי אספקה לשימוש אזרחי.
מפרט הדגם
| מותג | T-Motor |
|---|---|
| דגם | MN4112 Multi-Motor Fixed Wing UAV Motor KV320/KV420 |
| מק״ט יצרן | T-MOTOR001204 |
טבלאות טכניות ותצורות מהיצרן
| Motor Size | Φ47.4*38.7mm | Stator | Imported silicon steel sheet; Anti-rust treatment;180℃ high temperature-resisting coatings |
| Configuration | 12N14P | Shaft Diameter | IN：6mm OUT：4 |
| Bearing | 686ZZ/696ZZ | Magnet Level | N45SH |
| Lead Cable | 16AWG*150mm | Copper Wire | 220℃ high temperature resistance: Level C |
| Coil Insulation Test | 500V/5s | Centrifugal Cooling Design | YES |
| Rotor Dynamic Balance Standard | ≤5Mg | ||
| KV | 320 | Rated Voltage (LiPo) | 6S |
| ldle Current(10V) | 1.1A | Propeller Recommendation | P15 17"/T16*8" |
| Peak Current (180s) | 40A | Motor Weight (Incl. Cable) | 172g |
| Max.Power (180s) | 910W | Package Weight | 275g |
| Internal Resistance | 94mΩ | ||
| KV | 420 | Rated Voltage (LiPo) | 6S |
| ldle Current(10V) | 1.4A | Propeller Recommendation | P15*5" |
| Peak Current (180s) | 54A | Motor Weight (Incl. Cable) | 172g |
| Max.Power (180s) | 1210W | Package Weight | 275g |
| Internal Resistance | 60mΩ | ||
| Fixed wing Recommendation | |||
| KV | MN4112 KV320 | Propeller | T16*8" |
| ESC | AT 75A 6S | Battery(LiPo) /Voltage | 6S(4.2V/pc)/22-25V |
| Thrust/motor(kg) | 1.1kg | MTOW (1 motor/2 motors) (kg) | 3.5/7kg |
| Multi-rotor/VTOL Recommendation | |||
| KV | MN4112 KV320 | Propeller | P15*5" |
| ESC | FLAME 60A 12S V2.0 | Battery(LiPo) /Voltage | 6S(4.2V/pc)/22-25V |
| Thrust/motor(kg) | 0.8kg | MTOW (1 motor/2 motors) (kg) | 3.2kg |
| KV | MN4112 KV320 | Propeller | P16*5.4" |
| ESC | FLAME 60A 12S V2.0 | Battery(LiPo) /Voltage | 6S(4.2V/pc)/22-25V |
| Thrust/motor(kg) | 1.0kg | MTOW (1 motor/2 motors) (kg) | 4.0kg |
| KV | MN4112 KV320 | Propeller | P17*5.8" |
| ESC | FLAME 60A 12S V2.0 | Battery(LiPo) /Voltage | 6S(4.2V/pc)/22-25V |
| Thrust/motor(kg) | 1.25kg | MTOW (1 motor/2 motors) (kg) | 5.0kg |
| KV | MN4112 KV420 | Propeller | P15*5" |
| ESC | FLAME 60A 12S V2.0 | Battery(LiPo) /Voltage | 6S(4.2V/pc)/22-25V |
| Thrust/motor(kg) | 1.25kg | MTOW (1 motor/2 motors) (kg) | 5.0kg |
| Note: For coaxial configurations, please consider a thrust loss of 25% | |||
| KV | 320 | Rated Voltage (LiPo) | 6S |
| ldle Current(10V) | 1.1A | Propeller Recommendation | P15 17"/T16*8" |
| Peak Current (180s) | 40A | Motor Weight (Incl. Cable) | 172g |
| Max.Power (180s) | 910W | Package Weight | 275g |
| Internal Resistance | 94mΩ |
| KV | 420 | Rated Voltage (LiPo) | 6S |
| ldle Current(10V) | 1.4A | Propeller Recommendation | P15*5" |
| Peak Current (180s) | 54A | Motor Weight (Incl. Cable) | 172g |
| Max.Power (180s) | 1210W | Package Weight | 275g |
| Internal Resistance | 60mΩ |
| Fixed wing Recommendation | |||
| KV | MN4112 KV320 | Propeller | T16*8" |
| ESC | AT 75A 6S | Battery(LiPo) /Voltage | 6S(4.2V/pc)/22-25V |
| Thrust/motor(kg) | 1.1kg | MTOW (1 motor/2 motors) (kg) | 3.5/7kg |
| Multi-rotor/VTOL Recommendation | |||
| KV | MN4112 KV320 | Propeller | P15*5" |
| ESC | FLAME 60A 12S V2.0 | Battery(LiPo) /Voltage | 6S(4.2V/pc)/22-25V |
| Thrust/motor(kg) | 0.8kg | MTOW (1 motor/2 motors) (kg) | 3.2kg |
| KV | MN4112 KV320 | Propeller | P16*5.4" |
| ESC | FLAME 60A 12S V2.0 | Battery(LiPo) /Voltage | 6S(4.2V/pc)/22-25V |
| Thrust/motor(kg) | 1.0kg | MTOW (1 motor/2 motors) (kg) | 4.0kg |
| KV | MN4112 KV320 | Propeller | P17*5.8" |
| ESC | FLAME 60A 12S V2.0 | Battery(LiPo) /Voltage | 6S(4.2V/pc)/22-25V |
| Thrust/motor(kg) | 1.25kg | MTOW (1 motor/2 motors) (kg) | 5.0kg |
| KV | MN4112 KV420 | Propeller | P15*5" |
| ESC | FLAME 60A 12S V2.0 | Battery(LiPo) /Voltage | 6S(4.2V/pc)/22-25V |
| Thrust/motor(kg) | 1.25kg | MTOW (1 motor/2 motors) (kg) | 5.0kg |
| Note: For coaxial configurations, please consider a thrust loss of 25% | |||
פנייה לגבי המוצר
זמינות, מחיר, תכולת החבילה וגרסת החומרה יאושרו בפנייה. אין בדף התחייבות למלאי מקומי, זמן אספקה או מעמד של נציגות רשמית. יש לוודא התאמה למתח, למחברים, לקושחה ולדרישות ההפעלה לפני שימוש.
