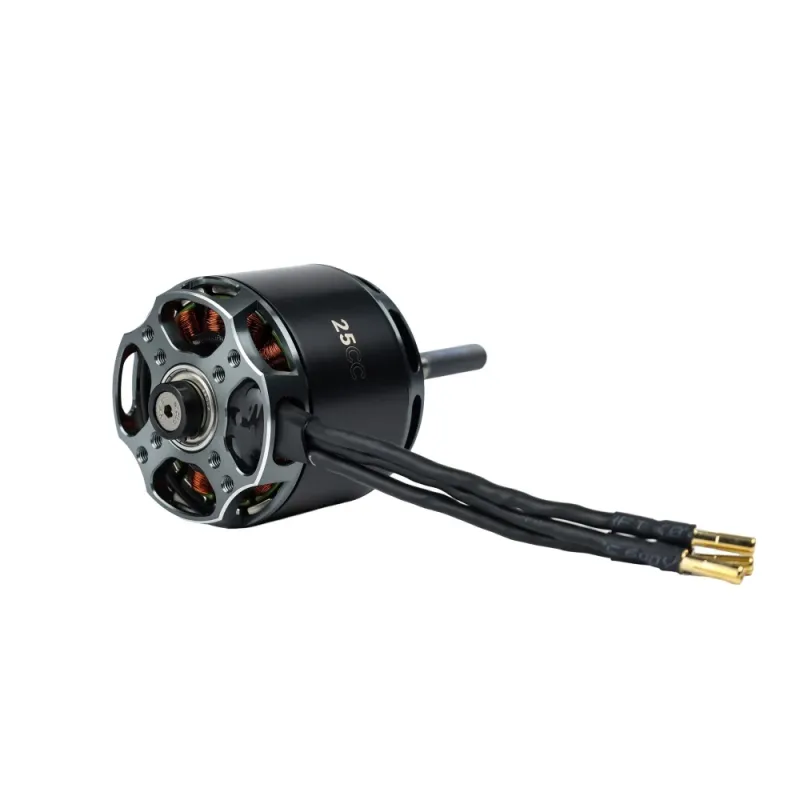

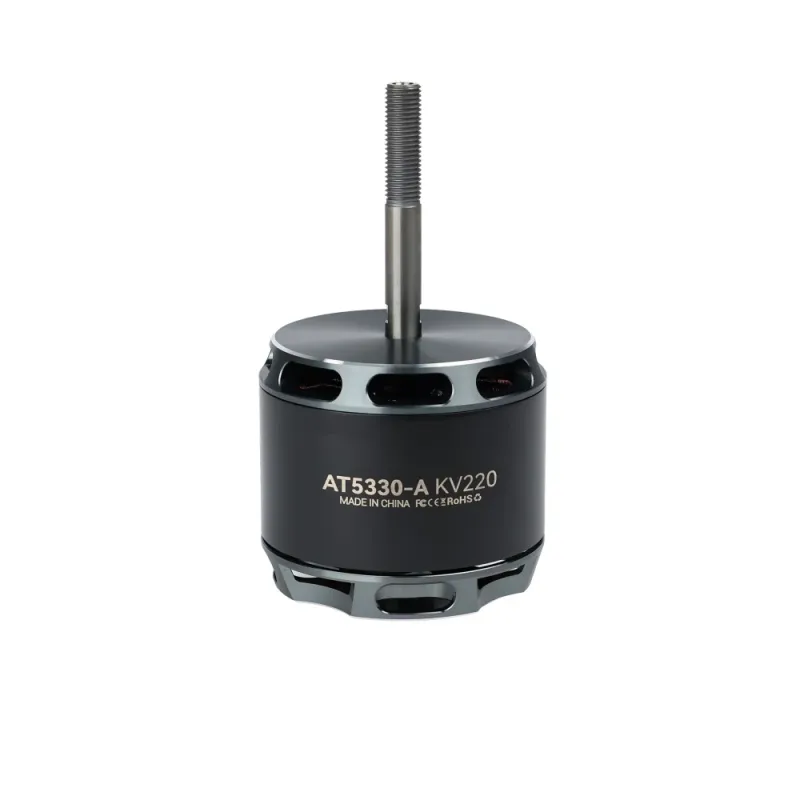

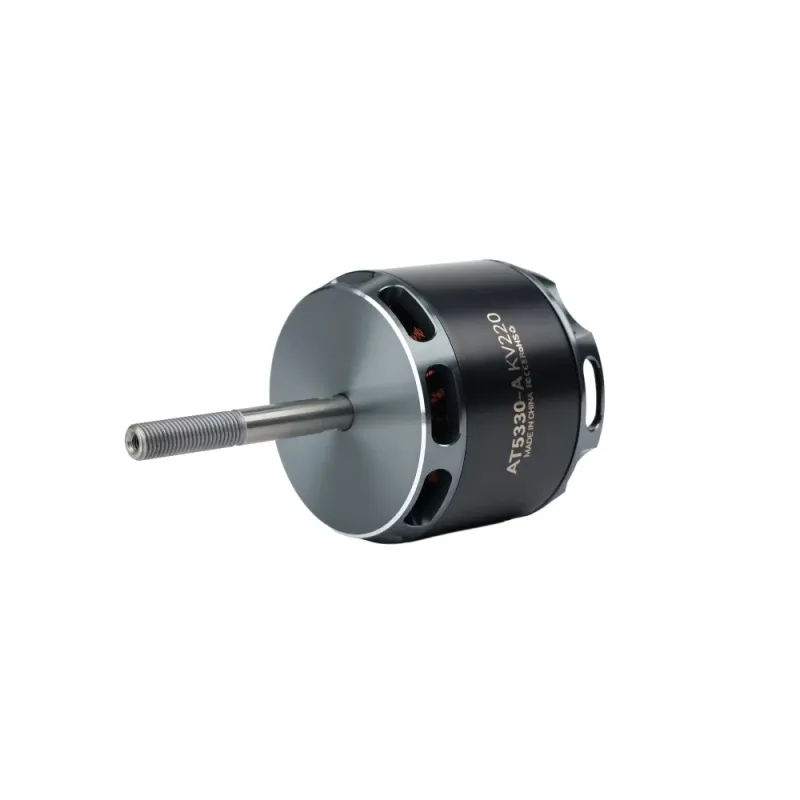

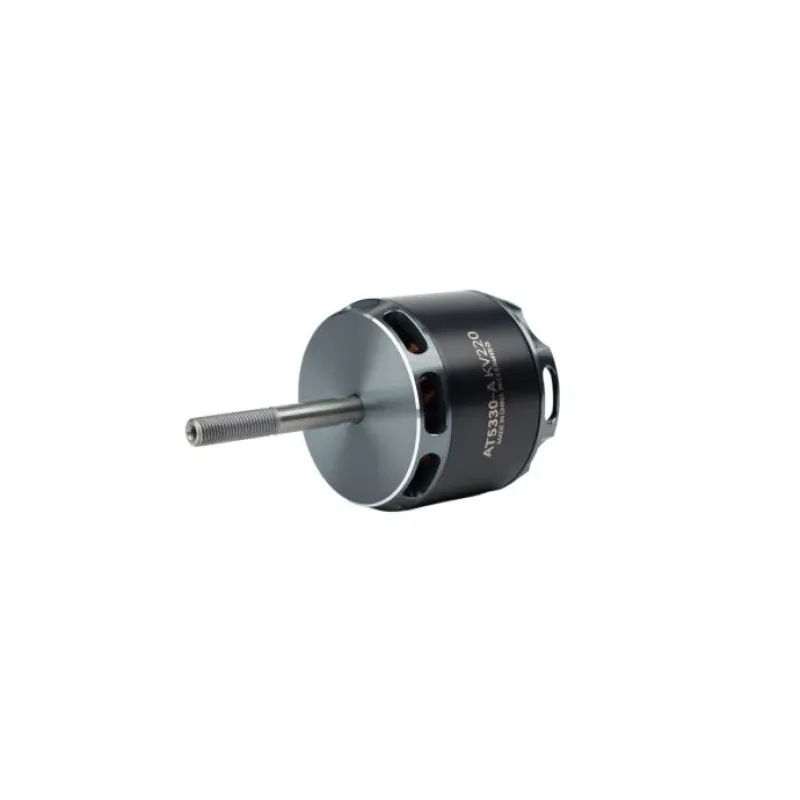

AT5330A 25-30CC VTOL Fixed Wing Aircraft Shaft Motor KV220

  • מותג:T-Motor
  • קוד מוצר:T-MOTOR001122
  • זמינות:זמינות בכפוף לאישור
מחירים אינם מוצגים באתר בכוונה. צרו קשר עם RC-MODEL לקבלת זמינות עדכנית, התאמה טכנית, אביזרים תואמים והצעת מחיר מסודרת.
כמות להצעת מחיר בחרו כמות רצויה, סמנו אפשרויות/וריאנטים אם קיימים, והוסיפו את הפריט לבקשה מרוכזת.

הבחירה כאן תישלח אלינו יחד עם המק"ט, הדגם והכמות כדי שנוכל לבדוק התאמה וזמינות.

מעבר לבקשה מרוכזת 0 שלחו שאלה על המוצר

AT5330A 25-30CC VTOL Fixed Wing Aircraft Shaft Motor KV220: פריט בקטלוג T-Motor, בקטגוריית מנועים לכלי טיס אזרחיים. הדף מיועד לבדיקת התאמה ולפנייה לגבי אספקה לשימוש אזרחי.

מפרט הדגם

מותגT-Motor
דגםAT5330A 25-30CC VTOL Fixed Wing Aircraft Shaft Motor KV220
מק״ט יצרןT-MOTOR001122

טבלאות טכניות ותצורות מהיצרן

Model No./KVAT5330 KV220Magnet Temperature Resistance Grade150℃
Motor Size (mm)Φ63*117.3Lead (mm)Enameled Wire 100
Stator TechnologyAnti-Rust Treatment;180°C High Temperature-Resisting CoatingsEnamelled Wires Temperature Resistance GradeClass C 220℃
Configuration12N14PCoil Withdraw Voltage1000V/5s
Shaft Diameter (mm)IN: 10 OUT: 8Rotor Dynamic Balance Standard≤5mg
BearingImported 6800/6900ZZIPIP35
KV ValueKV220Battery (LiPo)/VoltageRecommendation12S (4.2V/Sl)/42~52V
Idle Current (18V)3.0AESC RecommendationAT115A (6~12S)
Peak Current (A)75A/Continuous 180sPropeller Recommendation18~20 Inch
Max Power (W)3600W/Continuous 180sMotor Weight (g)Weight (Incl. Cables) 685g
Internal Resistance (mΩ)24Package Weight (g)900g
SternThrustMotorAT5330 KV220VTOL MotorV605 KV210
SternThrustPropellerRecommendation18~20 InchVTOL PropV22*7.4
SternThrustESCRecommendationAT115A (6~12S)VTOL ESCFLAME 80A 12S V2.0
SternThrustBattery(LiPo)/Voltage Recommendation12S (4.2V/Sl)/42~52VVTOL Battery (LiPo)/ Voltage12S (4.2V/Sl)/42~52V
SternThrustPullRecommendation (kg)20~25VTOL Thrust Per Motor4.5~6
MTOW (Quad) (kg)18~24
KV ValueKV220Battery (LiPo)/VoltageRecommendation12S (4.2V/Sl)/42~52V
Idle Current (18V)3.0AESC RecommendationAT115A (6~12S)
Peak Current (A)75A/Continuous 180sPropeller Recommendation18~20 Inch
Max Power (W)3600W/Continuous 180sMotor Weight (g)Weight (Incl. Cables) 685g
Internal Resistance (mΩ)24Package Weight (g)900g
SternThrustMotorAT5330 KV220VTOL MotorV605 KV210
SternThrustPropellerRecommendation18~20 InchVTOL PropV22*7.4
SternThrustESCRecommendationAT115A (6~12S)VTOL ESCFLAME 80A 12S V2.0
SternThrustBattery(LiPo)/Voltage Recommendation12S (4.2V/Sl)/42~52VVTOL Battery (LiPo)/ Voltage12S (4.2V/Sl)/42~52V
SternThrustPullRecommendation (kg)20~25VTOL Thrust Per Motor4.5~6
MTOW (Quad) (kg)18~24
Item No.PropThrottleVoltage(V)Thrust(gf)Torque(N·m)Current(A)RPMInputpower(W)Efficiency(gf/W)OperatingTemperature(℃)
AT5330KV22018*1040%44.2016650.415.443555240.506.9277℃
45%44.1720660.517.043949310.846.65
50%44.1125680.629.444390416.306.17
55%44.0332020.7813.064885574.965.57
60%43.9837540.9316.215277712.745.27
65%43.9242851.0719.455642854.215.02
70%43.8247631.2924.4860401072.854.44
75%43.7354091.4929.8464481304.904.15
80%43.6260671.6835.3368031540.793.94
90%43.4074042.0847.8974882078.383.56
100%43.0782762.6165.3480752814.252.94
19*1040%44.1819360.486.203509273.707.0891℃
45%44.1324030.598.013899353.386.80
50%44.0429670.7310.864324478.306.20
55%43.7437020.9215.104807660.325.61
60%43.6543241.0718.495185806.945.36
65%43.6149581.2221.935538956.505.18
70%43.5257291.4127.0559341177.094.87
75%43.4365811.6332.9963401433.074.59
80%43.3173291.8238.5166641668.084.39
90%43.0689642.2552.1273132244.063.99
100%42.76105182.7368.9278982947.273.57
20*1040%44.0622010.546.713471295.507.45102℃
45%43.9427330.678.963852393.756.94
50%43.8633710.8311.914267522.496.45
55%43.6641561.0216.384728715.045.81
60%43.5548831.2020.415115888.925.49
65%43.5155911.3724.4954651065.785.25
70%43.4464441.5929.8258421295.524.97
75%43.2873991.8236.3362231572.194.71
80%43.1782482.0442.5065441834.724.50
90%43.00100622.5157.5871892475.764.06
100%42.68119133.0075.3477563215.343.70
Notes: Motor temperature is the motor surface temperature aftering running on 100% for 3 min. (Based on T-MOTOR test bench(es), all data are for reference only. T-MOTOR reserves the right of final interpretation.)
