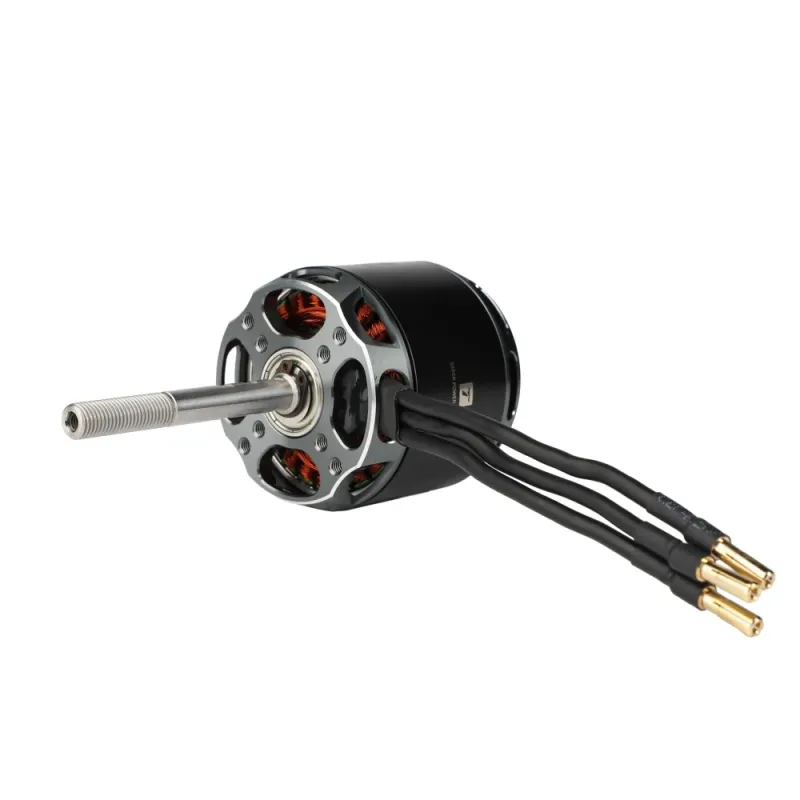

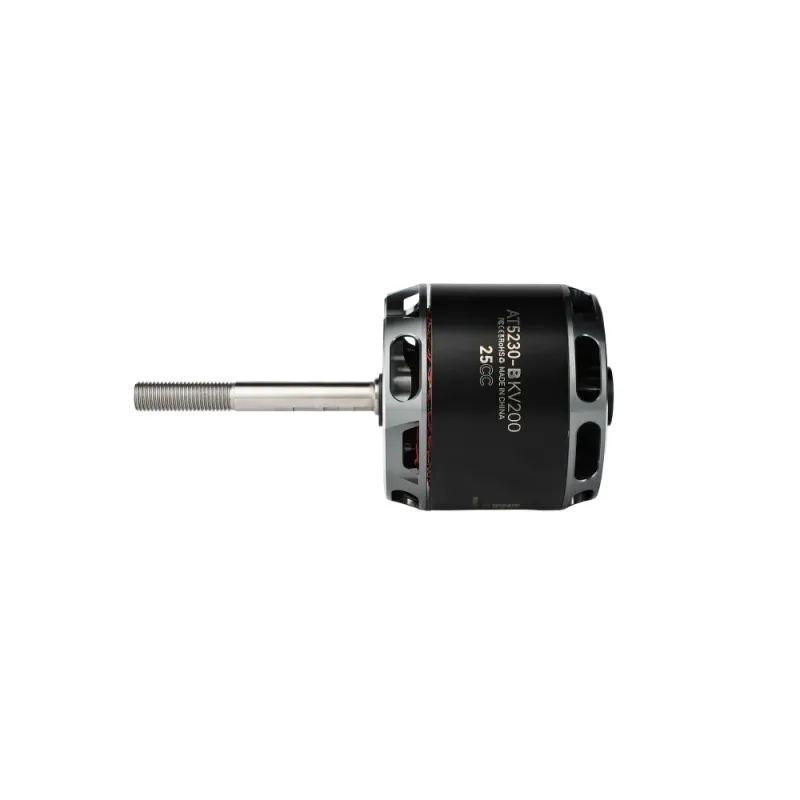

AT5230B 25-30CC VTOL Fixed Wing Aircraft Shaft Motor KV200

AT5230B 25-30CC VTOL Fixed Wing Aircraft Shaft Motor KV200

מותג:T-Motor
קוד מוצר:T-MOTOR000951
זמינות:זמינות בכפוף לאישור

מחירים אינם מוצגים באתר בכוונה. צרו קשר עם RC-MODEL לקבלת זמינות עדכנית, התאמה טכנית, אביזרים תואמים והצעת מחיר מסודרת.

מעבר לבקשה מרוכזת 0 שלחו שאלה על המוצר

תיאור

AT5230B 25-30CC VTOL Fixed Wing Aircraft Shaft Motor KV200: פריט בקטלוג T-Motor, בקטגוריית מנועים לכלי טיס אזרחיים. הדף מיועד לבדיקת התאמה ולפנייה לגבי אספקה לשימוש אזרחי.

מפרט הדגם

מותג	T-Motor
דגם	AT5230B 25-30CC VTOL Fixed Wing Aircraft Shaft Motor KV200
מק״ט יצרן	T-MOTOR000951

טבלאות טכניות ותצורות מהיצרן

Test Item	Long Shaft KV200	Weight (Incl. Cable)	610g
Motor Dimensions	Φ60*130mm	Internal Resistance	22mΩ
Lead	Enameled Wire 100mm	Configuration	24N28P
Shaft Diameter	IN：10mmOUT：8mm	Rated Voltage(Lipo)	6-12S
Idle Current(10V)	2.7A	Peak Current(180s)	75A
Max Power (180S)	3500W	Recommendation	/

Type	Propeller	Throttle	Voltage(V)	Current(A)	Power(W)	RPM	Torque(N*m)	Thrust(g)	Efficiency(g/W)	OperatingTemperature(℃)
AT5230-BLong ShaftKV200	FALCON20*10	40%	36.88	5.40	199.02	3032	0.460	1603	8.05	78(AmbientTemperature:/)
		45%	36.84	7.06	260.13	3378	0.561	1987	7.64
		50%	36.78	9.60	353.20	3785	0.685	2488	7.05
		55%	36.70	13.09	480.52	4211	0.837	3091	6.43
		60%	36.63	16.86	617.35	4649	0.999	3750	6.08
		65%	36.56	20.15	736.66	4971	1.131	4263	5.79
		70%	36.45	24.81	904.39	5309	1.295	4918	5.44
		75%	36.35	29.62	1076.71	5656	1.461	5585	5.19
		80%	36.25	34.44	1248.34	5941	1.615	6214	4.98
		90%	36.02	45.45	1637.06	6514	2.089	7553	4.61
		100%	35.77	57.41	2053.49	6973	2.434	8905	4.34
	FALCON21*10	40%	36.85	6.17	227.25	2993	0.551	1899	8.36	86(AmbientTemperature:/)
		45%	36.81	8.07	297.08	3321	0.656	2346	7.90
		50%	36.75	11.07	406.83	3716	0.896	2984	7.34
		55%	36.67	14.89	546.11	4119	0.991	3652	6.69
		60%	36.55	19.99	730.83	4567	1.212	4493	6.15
		65%	36.46	24.19	882.01	4875	1.469	5148	5.84
		70%	36.36	29.07	1056.84	5201	1.697	5868	5.55
		75%	36.23	35.04	1269.71	5521	1.898	6707	5.28
		80%	36.13	40.18	1451.84	5798	2.055	7330	5.05
		90%	35.85	53.34	1912.21	6314	2.608	8884	4.65
		100%	35.56	66.54	2366.34	6765	2.977	10167	4.30
	FALCON22*10	40%	36.84	6.98	257.14	2924	0.666	2212	8.60	102(AmbientTemperature:/)
		45%	36.78	9.27	340.87	3248	0.785	2733	8.02
		50%	36.70	12.83	470.96	3634	1.041	3463	7.35
		55%	36.61	17.30	633.17	4028	1.205	4210	6.65
		60%	36.48	23.56	859.54	4470	1.479	5212	6.06
		65%	36.39	27.79	1011.32	4753	1.720	5925	5.86
		70%	36.26	33.81	1226.09	5067	1.979	6726	5.49
		75%	36.12	40.68	1469.54	5367	2.216	7649	5.20
		80%	35.99	46.54	1675.26	5624	2.397	8345	4.98
		90%	35.67	61.48	2193.17	6105	2.852	10003	4.56
		100%	35.35	76.51	2704.98	6518	3.339	11500	4.25
Note: Motor temperature is motor surface temperature at 100% throttle running 3mins.(Date above based on benchtest are for reference only, comparion with that of other motor types is not recommended.)
AT5230-BLong ShaftKV200	FALCON18*10	40%	44.27	5.74	254.19	3654	0.496	1681	6.61	83(AmbientTemperature:/)
		45%	44.23	7.45	329.50	4058	0.599	2079	6.31
		50%	44.15	11.13	491.43	4679	0.751	2760	5.62
		55%	44.07	14.49	638.51	5134	0.932	3315	5.19
		60%	44.00	17.60	774.52	5551	1.089	3898	5.03
		65%	43.94	20.84	915.83	5913	1.227	4453	4.86
		70%	43.84	25.66	1124.70	6340	1.499	5209	4.63
		75%	43.73	30.91	1351.62	6754	1.689	5892	4.36
		80%	43.61	36.43	1588.96	7078	1.850	6249	3.93
		90%	43.36	48.53	2104.20	7736	2.238	7296	3.47
		100%	43.06	62.54	2692.85	8280	2.643	8111	3.01
	FALCON19*10	40%	44.27	6.12	270.98	3609	0.546	1894	6.99	92(AmbientTemperature:/)
		45%	44.23	7.99	353.32	4010	0.653	2317	6.56
		50%	44.13	12.47	550.33	4619	0.863	3190	5.80
		55%	44.05	15.71	691.84	5048	1.007	3781	5.47
		60%	43.98	19.51	858.14	5477	1.173	4473	5.21
		65%	43.89	23.39	1026.35	5822	1.318	5069	4.94
		70%	43.78	28.55	1250.05	6249	1.503	5841	4.67
		75%	43.65	34.74	1516.66	6647	1.711	6712	4.43
		80%	43.54	40.31	1755.18	6965	1.895	7455	4.25
		90%	43.26	53.73	2324.24	7599	2.289	8993	3.87
		100%	42.97	67.29	2891.43	8139	2.685	10263	3.55
	FALCON20*10	40%	44.24	6.89	304.73	3559	0.604	2200	7.22	100(AmbientTemperature:/)
		45%	44.20	8.93	394.77	3940	0.734	2711	6.87
		50%	44.10	13.71	604.51	4540	0.961	3623	5.99
		55%	44.01	17.55	772.57	4964	1.149	4365	5.65
		60%	43.92	21.86	960.16	5400	1.336	5109	5.32
		65%	43.83	25.99	1139.25	5749	1.501	5784	5.08
		70%	43.72	31.56	1379.72	6145	1.712	6639	4.81
		75%	43.57	38.29	1668.41	6535	1.934	7529	4.51
		80%	43.45	44.35	1926.74	6849	2.137	8337	4.33
		90%	43.13	59.00	2544.65	7462	2.573	10079	3.96
		100%	42.80	74.31	3180.32	7973	2.990	11641	3.66
Note: Motor temperature is motor surface temperature at 100% throttle running 3mins.(Date above based on benchtest are for reference only, comparion with that of other motor types is not recommended.)

פנייה לגבי המוצר

זמינות, מחיר, תכולת החבילה וגרסת החומרה יאושרו בפנייה. אין בדף התחייבות למלאי מקומי, זמן אספקה או מעמד של נציגות רשמית. יש לוודא התאמה למתח, למחברים, לקושחה ולדרישות ההפעלה לפני שימוש.
