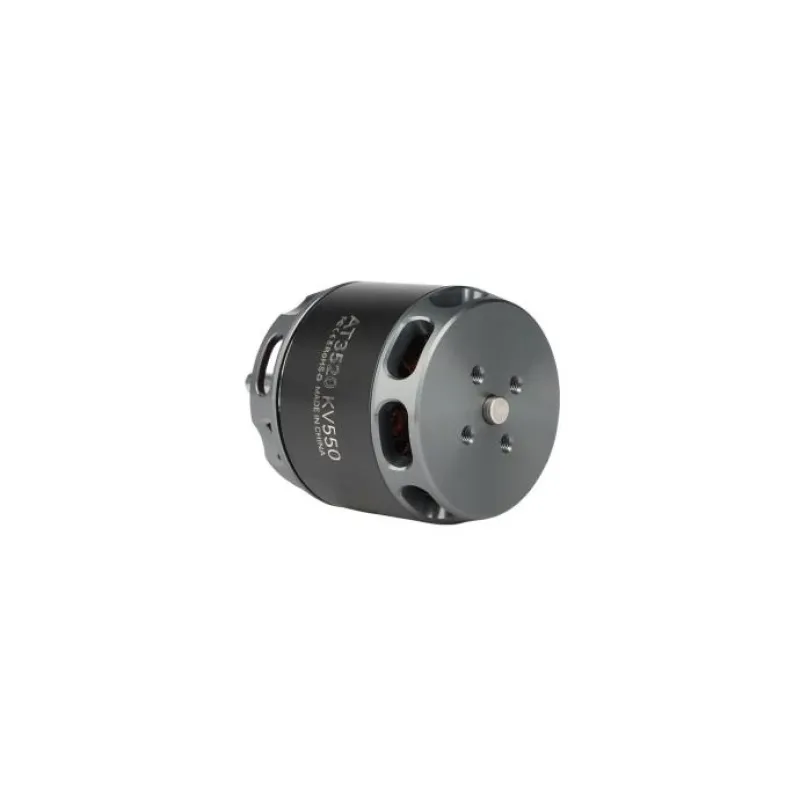

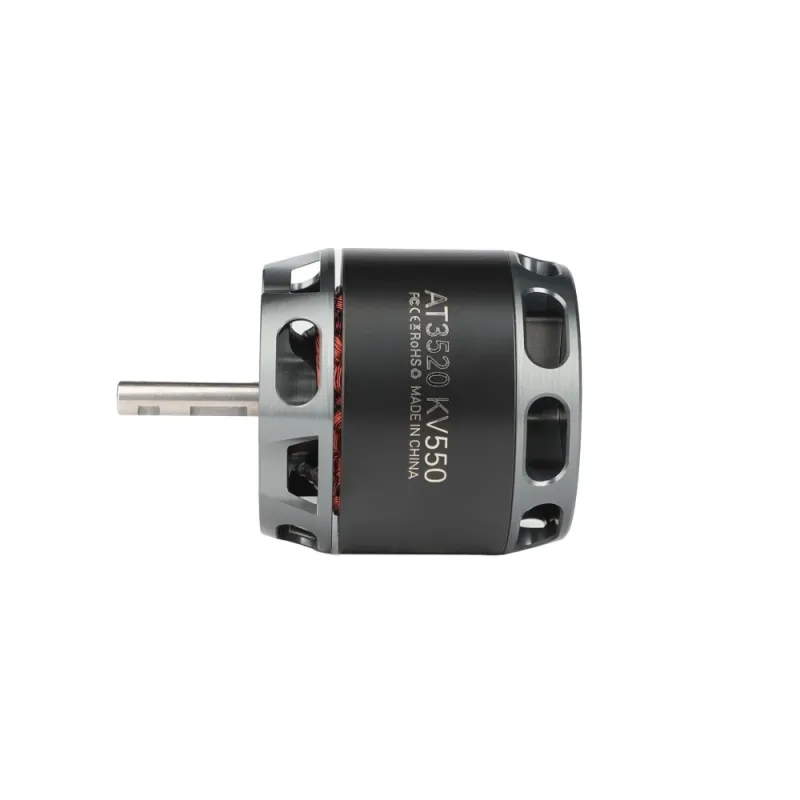

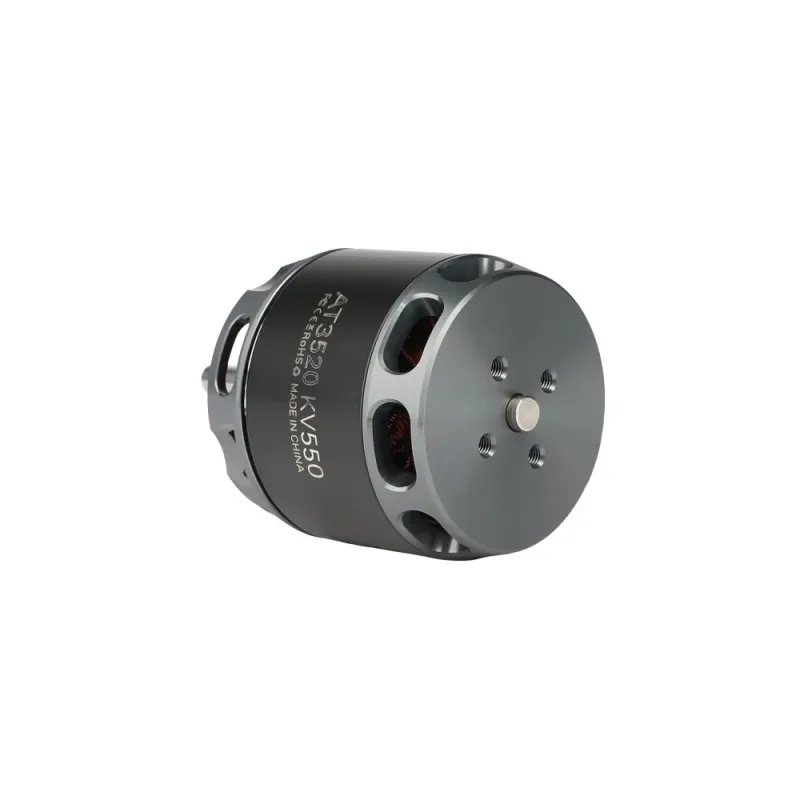

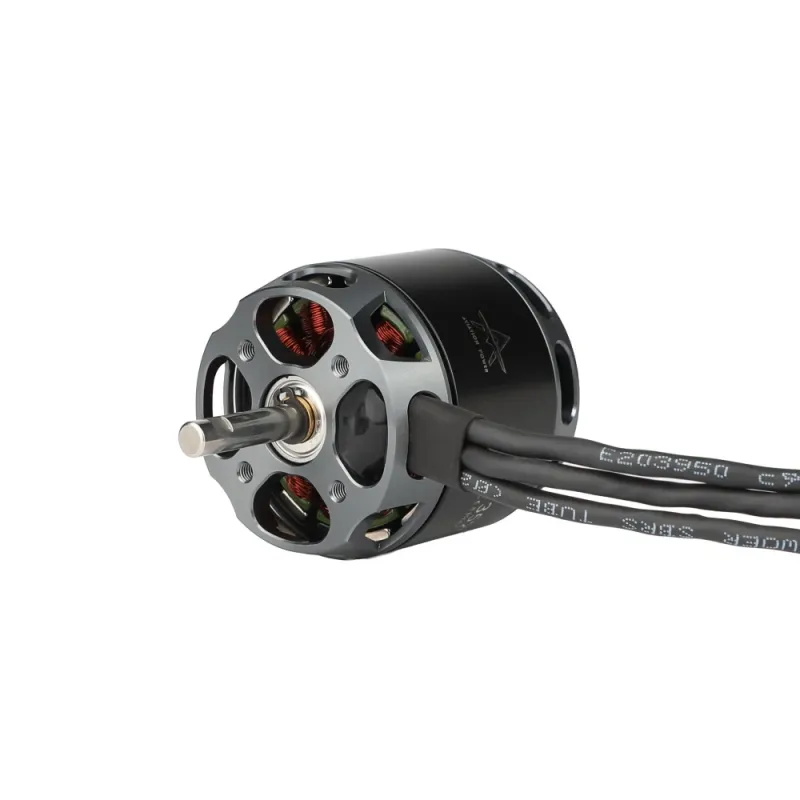

T-Motor AT3520 Long Shaft Fixed Wing UAV Motor KV550/KV720/KV850

T-Motor AT3520 Long Shaft Fixed Wing UAV Motor KV550/KV720/KV850

מותג:T-Motor
קוד מוצר:T-MOTOR000794
זמינות:זמינות בכפוף לאישור

מחירים אינם מוצגים באתר בכוונה. צרו קשר עם RC-MODEL לקבלת זמינות עדכנית, התאמה טכנית, אביזרים תואמים והצעת מחיר מסודרת.

מעבר לבקשה מרוכזת 0 שלחו שאלה על המוצר

תיאור

T-Motor AT3520 Long Shaft Fixed Wing UAV Motor KV550/KV720/KV850: פריט בקטלוג T-Motor, בקטגוריית מנועים לכלי טיס אזרחיים. הדף מיועד לבדיקת התאמה ולפנייה לגבי אספקה לשימוש אזרחי.

מפרט הדגם

מותג	T-Motor
דגם	AT3520 Long Shaft Fixed Wing UAV Motor KV550/KV720/KV850
מק״ט יצרן	T-MOTOR000794

טבלאות טכניות ותצורות מהיצרן

Test Item	Long Shaft KV550	Weight (Incl. Cable)	218g
Motor Dimensions	Φ43*65mm	Internal Resistance	31mΩ
Lead	Enameled Wire100mm	Configuration	12N14P
Shaft Diameter	IN：5mmOUT：5mm	Rated Voltage(Lipo)	4-6S
Idle Current(10V)	1.1A	Peak Current(180s)	50A
Max Power (180S)	1100W	Recommendation	/
Test Item	Long Shaft KV720	Weight (Incl. Cable)	219g
Motor Dimensions	Φ43*65mm	Internal Resistance	20mΩ
Lead	Enameled Wire100mm	Configuration	12N14P
Shaft Diameter	IN：5mmOUT：5mm	Rated Voltage(Lipo)	4-5S
Idle Current(10V)	1.6A	Peak Current(180s)	70A
Max Power (180S)	1300W	Recommendation	/
Test Item	Long Shaft KV850	Weight (Incl. Cable)	221g
Motor Dimensions	Φ43*65mm	Internal Resistance	14mΩ
Lead	Enameled Wire100mm	Configuration	12N14P
Shaft Diameter	IN：5mmOUT：5mm	Rated Voltage(Lipo)	3-4S
Idle Current(10V)	2.0A	Peak Current(180s)	70A
Max Power (180S)	1100W	Recommendation	/

Test Item	Long Shaft KV720	Weight (Incl. Cable)	219g
Motor Dimensions	Φ43*65mm	Internal Resistance	20mΩ
Lead	Enameled Wire100mm	Configuration	12N14P
Shaft Diameter	IN：5mmOUT：5mm	Rated Voltage(Lipo)	4-5S
Idle Current(10V)	1.6A	Peak Current(180s)	70A
Max Power (180S)	1300W	Recommendation	/

Test Item	Long Shaft KV850	Weight (Incl. Cable)	221g
Motor Dimensions	Φ43*65mm	Internal Resistance	14mΩ
Lead	Enameled Wire100mm	Configuration	12N14P
Shaft Diameter	IN：5mmOUT：5mm	Rated Voltage(Lipo)	3-4S
Idle Current(10V)	2.0A	Peak Current(180s)	70A
Max Power (180S)	1100W	Recommendation	/

Type	Propeller	Throttle	Voltage(V)	Current(A)	Power(W)	RPM	Torque(N*m)	Thrust(g)	Efficiency(g/W)	OperatingTemperature(℃)
AT3520Long ShaftKV550	APC13*6.5	40%	22.49	4.96	111.61	4834	0.162	912	8.18	41(AmbientTemperature:/)
		45%	22.47	6.00	134.81	5181	0.187	1053	7.81
		50%	22.45	7.26	163.08	5558	0.215	1208	7.41
		55%	22.43	8.88	199.17	5990	0.249	1396	7.01
		60%	22.39	10.87	243.44	6404	0.290	1619	6.65
		65%	22.35	13.47	300.90	6895	0.340	1890	6.28
		70%	22.30	16.12	359.46	7313	0.386	2140	5.95
		75%	22.25	19.27	428.67	7732	0.438	2412	5.63
		80%	22.19	22.60	501.48	8119	0.494	2711	5.41
		90%	22.06	30.77	678.62	8940	0.607	3289	4.85
		100%	21.99	34.89	767.14	9252	0.667	3575	4.66
	APC14*7	40%	22.49	5.15	115.79	4423	0.185	973	8.40	59(AmbientTemperature:/)
		45%	22.46	6.71	150.66	4888	0.224	1169	7.76
		50%	22.43	8.50	190.74	5313	0.268	1408	7.38
		55%	22.37	11.18	250.13	5785	0.326	1689	6.75
		60%	22.34	13.70	305.98	6192	0.380	1954	6.39
		65%	22.29	16.90	376.75	6664	0.440	2247	5.96
		70%	22.23	20.26	450.36	7056	0.498	2529	5.62
		75%	22.16	24.56	544.30	7454	0.570	2863	5.26
		80%	22.08	29.20	644.83	7818	0.646	3216	4.99
		90%	21.93	38.47	843.54	8481	0.776	3787	4.49
		100%	21.83	44.28	966.63	8762	0.854	4116	4.26
Note: Motor temperature is motor surface temperature at 100% throttle running 3mins.(Date above based on benchtest are for reference only, comparion with that of other motor types is not recommended.)
AT3520Long ShaftKV720	APC13*8	40%	18.47	7.46	137.74	4880	0.194	1004	7.29	54(AmbientTemperature:/)
		45%	18.43	9.41	173.40	5303	0.231	1194	6.88
		50%	18.39	11.90	218.85	5750	0.277	1428	6.52
		55%	18.34	14.91	273.44	6237	0.324	1658	6.06
		60%	18.28	18.61	340.07	6657	0.383	1954	5.75
		65%	18.20	23.12	420.93	7162	0.443	2249	5.34
		70%	18.15	27.05	490.94	7548	0.500	2524	5.14
		75%	18.06	31.85	575.15	7918	0.552	2768	4.81
		80%	17.96	37.82	679.25	8315	0.621	3045	4.48
		90%	17.74	51.47	912.96	8977	0.771	3539	3.88
		100%	17.62	58.90	1037.58	9211	0.845	3624	3.49
	APC14*7	40%	18.46	7.55	139.36	4685	0.204	1076	7.72	72(AmbientTemperature:/)
		45%	18.42	9.99	183.99	5164	0.254	1332	7.24
		50%	18.37	12.95	237.94	5657	0.304	1583	6.65
		55%	18.31	16.51	302.23	6123	0.364	1881	6.22
		60%	18.24	20.52	374.31	6565	0.426	2185	5.84
		65%	18.16	25.43	461.78	7020	0.493	2526	5.47
		70%	18.08	30.14	544.91	7380	0.552	2817	5.17
		75%	17.99	35.37	636.40	7754	0.614	3101	4.87
		80%	17.88	42.17	754.01	8130	0.693	3457	4.58
		90%	17.66	55.71	984.06	8756	0.832	4072	4.14
		100%	17.55	62.58	1098.29	9014	0.892	4316	3.93
Note: Motor temperature is motor surface temperature at 100% throttle running 3mins.(Date above based on benchtest are for reference only, comparion with that of other motor types is not recommended.)
AT3520Long ShaftKV850	APC13*6.5	40%	15.16	8.34	126.54	5001	0.170	953	7.53	43(AmbientTemperature:/)
		45%	15.13	10.19	154.22	5364	0.198	1106	7.17
		50%	15.10	12.09	182.64	5735	0.229	1280	7.01
		55%	15.05	15.18	228.48	6168	0.267	1494	6.54
		60%	14.99	18.54	278.01	6583	0.312	1732	6.23
		65%	14.92	22.90	341.70	7073	0.361	2008	5.88
		70%	14.87	26.29	390.84	7402	0.397	2200	5.63
		75%	14.79	30.91	457.12	7816	0.446	2457	5.38
		80%	14.71	35.89	527.89	8189	0.492	2696	5.11
		90%	14.52	47.53	690.19	8938	0.591	3191	4.62
		100%	14.41	54.65	787.29	9187	0.654	3515	4.46
	APC14*7	40%	15.15	8.87	134.38	4578	0.196	1021	7.60	61(AmbientTemperature:/)
		45%	15.12	11.11	167.90	4937	0.233	1214	7.23
		50%	15.06	14.47	217.85	5432	0.282	1468	6.74
		55%	14.99	18.96	284.08	5928	0.347	1785	6.28
		60%	14.92	23.03	343.56	6323	0.395	2033	5.92
		65%	14.83	28.29	419.61	6746	0.457	2323	5.54
		70%	14.75	33.09	488.18	7071	0.507	2570	5.26
		75%	14.65	39.24	574.99	7435	0.568	2852	4.96
		80%	14.56	45.23	658.44	7743	0.624	3111	4.73
		90%	14.34	58.48	838.83	8318	0.737	3607	4.30
		100%	14.22	66.32	942.71	8598	0.797	3854	4.09
Note: Motor temperature is motor surface temperature at 100% throttle running 3mins.(Date above based on benchtest are for reference only, comparion with that of other motor types is not recommended.)

פנייה לגבי המוצר

זמינות, מחיר, תכולת החבילה וגרסת החומרה יאושרו בפנייה. אין בדף התחייבות למלאי מקומי, זמן אספקה או מעמד של נציגות רשמית. יש לוודא התאמה למתח, למחברים, לקושחה ולדרישות ההפעלה לפני שימוש.
