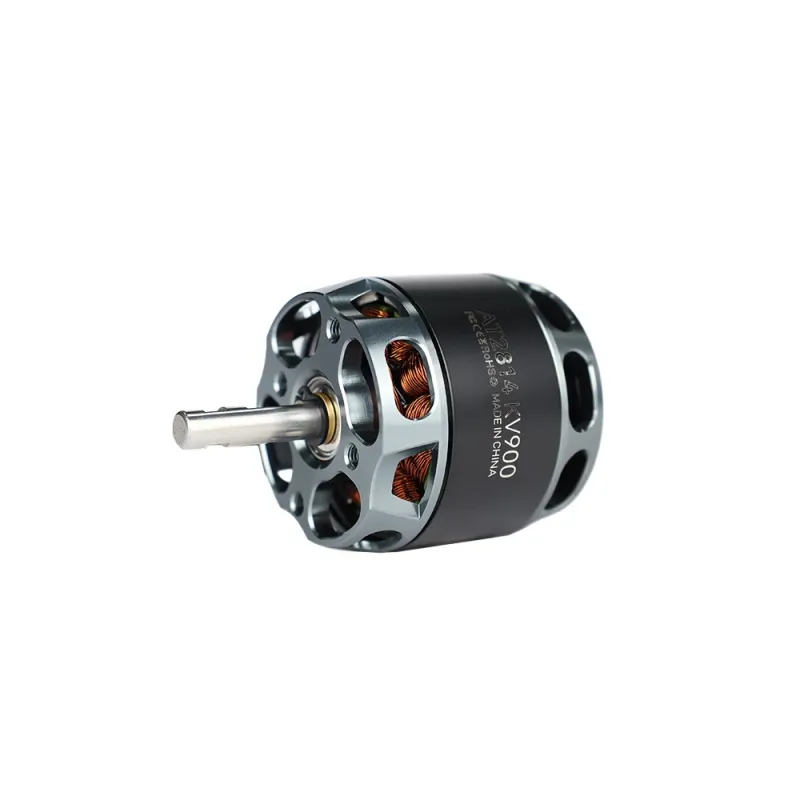

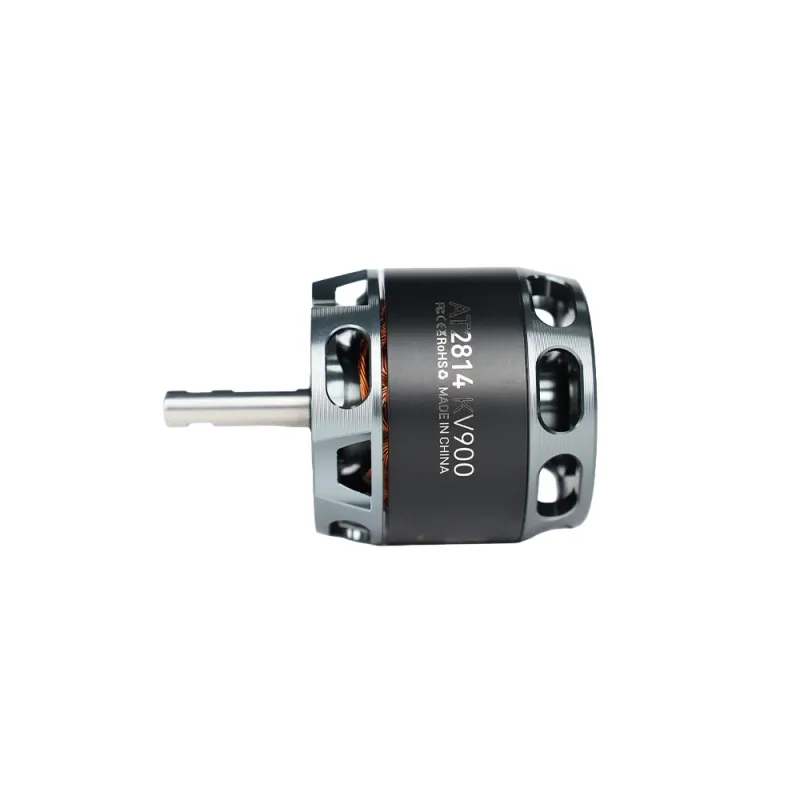

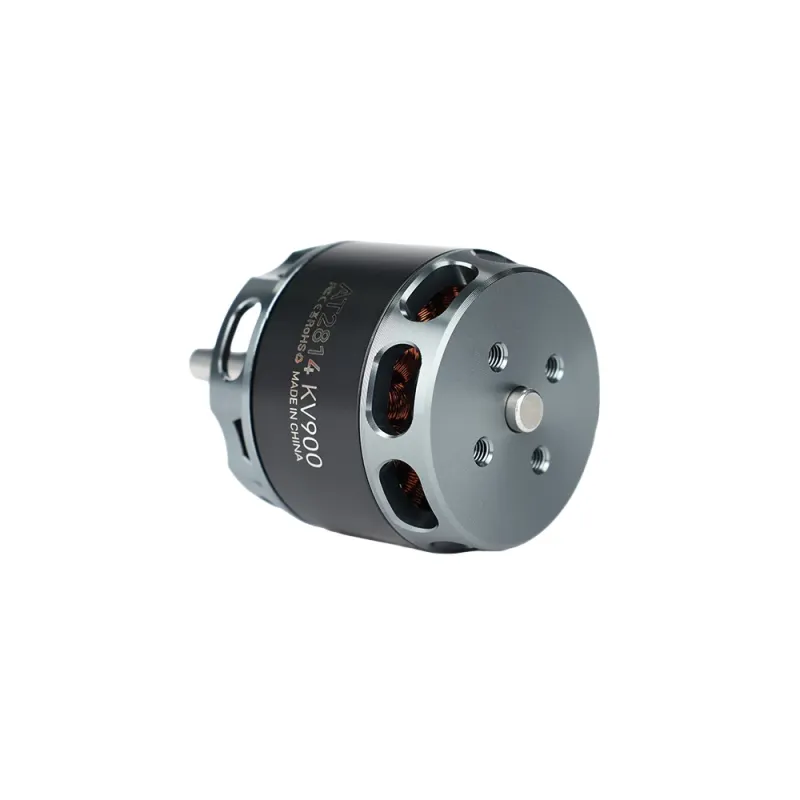

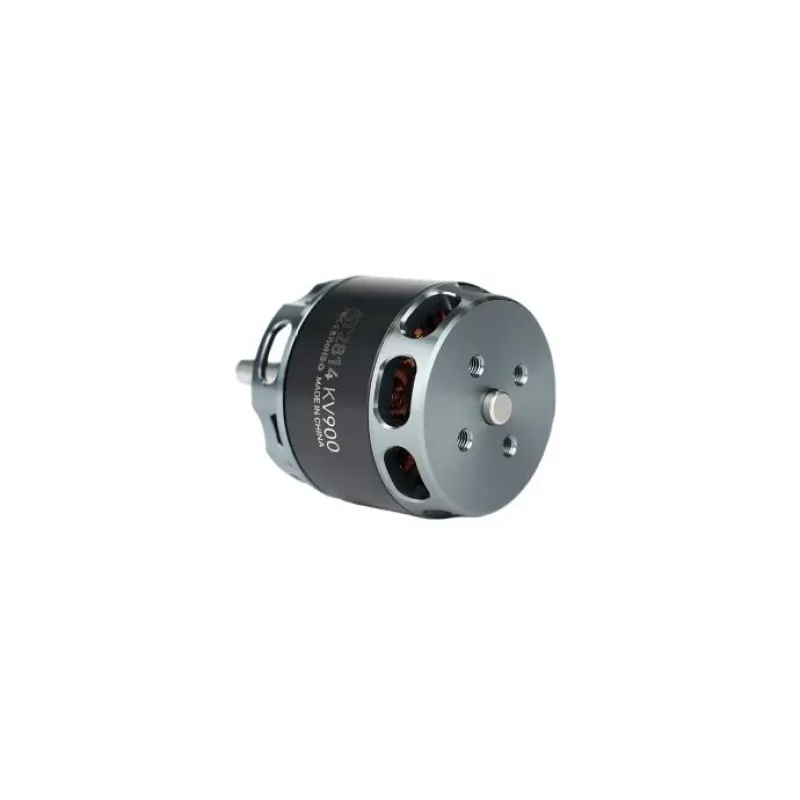

T-Motor AT2814 3D F3A Fixed Wing Long Shaft Brushless Motor KV900/KV1050/KV1200

T-Motor AT2814 3D F3A Fixed Wing Long Shaft Brushless Motor KV900/KV1050/KV1200

מותג:T-Motor
קוד מוצר:T-MOTOR000791
זמינות:זמינות בכפוף לאישור

מחירים אינם מוצגים באתר בכוונה. צרו קשר עם RC-MODEL לקבלת זמינות עדכנית, התאמה טכנית, אביזרים תואמים והצעת מחיר מסודרת.

מעבר לבקשה מרוכזת 0 שלחו שאלה על המוצר

תיאור

T-Motor AT2814 3D F3A Fixed Wing Long Shaft Brushless Motor KV900/KV1050/KV1200: פריט בקטלוג T-Motor, בקטגוריית מנועים לכלי טיס אזרחיים. הדף מיועד לבדיקת התאמה ולפנייה לגבי אספקה לשימוש אזרחי.

מפרט הדגם

מותג	T-Motor
דגם	AT2814 3D F3A Fixed Wing Long Shaft Brushless Motor KV900/KV1050/KV1200
מק״ט יצרן	T-MOTOR000791

טבלאות טכניות ותצורות מהיצרן

Test Item	Long ShaftKV900	Weight (Incl. Cable)	108g
Motor Dimensions	Φ35.2*54.5mm	Internal Resistance	82mΩ
Lead	Enameled Wire100mm	Configuration	12N14P
Shaft Diameter	IN：5mmOUT：5mm	Rated Voltage(Lipo)	3-4S
Idle Current(10V)	1.2A	Peak Current(180s)	45A
Max Power (180S)	650W	Recommendation	/
Test Item	Long Shaft KV1050	Weight (Incl. Cable)	107g
Motor Dimensions	Φ35.2*54.5mm	Internal Resistance	35mΩ
Lead	Enameled Wire100mm	Configuration	12N14P
Shaft Diameter	IN：5mmOUT：5mm	Rated Voltage(Lipo)	3-4S
Idle Current(10V)	1.5A	Peak Current(180s)	50A
Max Power (180S)	700W	Recommendation	/
Test Item	Long ShaftKV1200	Weight (Incl. Cable)	108g
Motor Dimensions	Φ35.2*54.5mm	Internal Resistance	26mΩ
Lead	Enameled Wire100mm	Configuration	12N14P
Shaft Diameter	IN：5mmOUT：5mm	Rated Voltage(Lipo)	3-4S
Idle Current(10V)	1.8A	Peak Current(180s)	55A
Max Power (180S)	800W	Recommendation	/

Test Item	Long Shaft KV1050	Weight (Incl. Cable)	107g
Motor Dimensions	Φ35.2*54.5mm	Internal Resistance	35mΩ
Lead	Enameled Wire100mm	Configuration	12N14P
Shaft Diameter	IN：5mmOUT：5mm	Rated Voltage(Lipo)	3-4S
Idle Current(10V)	1.5A	Peak Current(180s)	50A
Max Power (180S)	700W	Recommendation	/

Test Item	Long ShaftKV1200	Weight (Incl. Cable)	108g
Motor Dimensions	Φ35.2*54.5mm	Internal Resistance	26mΩ
Lead	Enameled Wire100mm	Configuration	12N14P
Shaft Diameter	IN：5mmOUT：5mm	Rated Voltage(Lipo)	3-4S
Idle Current(10V)	1.8A	Peak Current(180s)	55A
Max Power (180S)	800W	Recommendation	/

Type	Propeller	Throttle	Voltage(V)	Current(A)	Power(W)	RPM	Torque(N*m)	Thrust(g)	Efficiency(g/W)	OperatingTemperature(℃)
AT2814Long ShaftKV900	APC10*5.5	40%	15.19	6.54	99.39	6433	0.105	687	6.91	93(AmbientTemperature:/)
		45%	15.17	7.72	117.10	6833	0.119	763	6.52
		50%	15.15	8.96	135.73	7179	0.134	857	6.31
		55%	15.12	10.24	154.86	7470	0.149	946	6.11
		60%	15.10	11.45	172.98	7775	0.162	1021	5.90
		65%	15.08	12.90	194.54	8086	0.172	1113	5.72
		70%	15.04	14.98	225.30	8515	0.197	1234	5.48
		75%	15.00	17.28	259.18	8915	0.218	1375	5.31
		80%	14.95	20.11	300.72	9356	0.242	1523	5.07
		85%	14.90	23.55	350.72	9791	0.272	1702	4.85
		90%	14.84	26.79	397.61	10216	0.295	1831	4.60
		95%	14.79	29.89	442.00	10464	0.321	1984	4.49
		100%	14.79	29.81	440.87	10453	0.319	1976	4.48
	APC11*5.5	40%	15.18	6.83	103.71	6028	0.118	744	7.17	93(AmbientTemperature:/)
		45%	15.16	8.18	123.93	6411	0.134	847	6.84
		50%	15.13	9.55	144.57	6750	0.150	946	6.55
		55%	15.11	10.93	165.20	7078	0.165	1037	6.28
		60%	15.08	12.68	191.16	7407	0.185	1154	6.04
		65%	15.04	15.03	226.09	7773	0.210	1305	5.77
		70%	14.99	17.61	264.01	8171	0.234	1456	5.51
		75%	14.95	20.26	302.96	8565	0.260	1598	5.27
		80%	14.89	23.65	352.30	8948	0.291	1781	5.06
		90%	14.77	31.16	460.18	9729	0.348	2099	4.56
		100%	14.72	34.23	503.64	9927	0.370	2216	4.40
	APC12*6	40%	11.42	5.06	57.77	4348	0.087	523	9.05	68(AmbientTemperature:/)
		45%	11.40	6.09	69.41	4651	0.101	604	8.70
		50%	11.39	7.15	81.41	4928	0.113	679	8.35
		55%	11.37	8.28	94.16	5164	0.126	756	8.03
		60%	11.35	9.50	107.84	5456	0.139	838	7.77
		65%	11.31	11.26	127.36	5753	0.159	951	7.47
		70%	11.28	13.36	150.67	6123	0.179	1069	7.10
		75%	11.24	15.83	177.89	6467	0.204	1210	6.80
		80%	11.20	18.43	206.33	6784	0.226	1334	6.47
		90%	11.09	24.46	271.34	7395	0.275	1613	5.95
		100%	11.05	27.02	298.67	7601	0.291	1720	5.76
	APC13*6.5	40%	11.41	5.56	63.41	3943	0.105	578	9.11	82(AmbientTemperature:/)
		45%	11.40	6.57	74.85	4177	0.116	651	8.70
		50%	11.38	7.74	88.06	4437	0.133	738	8.38
		55%	11.35	9.40	106.71	4770	0.153	850	7.96
		60%	11.31	11.68	132.11	5146	0.177	988	7.48
		65%	11.27	14.08	158.66	5465	0.205	1131	7.13
		70%	11.22	17.03	191.10	5803	0.232	1285	6.73
		75%	11.17	19.80	221.20	6082	0.259	1425	6.44
		80%	11.12	22.89	254.54	6355	0.287	1573	6.18
		90%	11.01	29.95	329.65	6886	0.337	1856	5.63
		100%	10.96	32.64	357.75	7047	0.357	1953	5.46
Note: Motor temperature is motor surface temperature at 100% throttle running 3mins.(Date above based on benchtest are for reference only, comparion with that of other motor types is not recommended.)
AT2814Long ShaftKV1050	APC10*5.5	40%	15.15	8.71	131.99	7022	0.127	801	6.07	78(AmbientTemperature:/)
		45%	15.12	10.45	157.93	7441	0.145	916	5.80
		50%	15.09	11.87	179.20	7764	0.160	1008	5.63
		55%	15.06	13.90	209.37	8182	0.180	1128	5.39
		60%	15.03	15.62	234.80	8511	0.197	1219	5.19
		65%	14.99	17.82	267.21	8876	0.214	1347	5.04
		70%	14.95	20.20	302.00	9332	0.232	1452	4.81
		75%	14.90	23.42	348.93	9763	0.261	1625	4.66
		80%	14.83	27.59	409.06	10268	0.291	1802	4.41
		90%	14.67	36.92	541.62	11133	0.352	2169	4.00
		100%	14.62	39.83	582.49	11297	0.370	2274	3.90
	APC11*5.5	40%	15.14	9.26	140.21	6563	0.143	904	6.45	93(AmbientTemperature:/)
		45%	15.11	11.13	168.14	6954	0.165	1033	6.14
		50%	15.07	13.12	197.78	7323	0.186	1158	5.85
		55%	15.04	15.13	227.55	7678	0.207	1287	5.66
		60%	14.99	17.70	265.35	8058	0.230	1430	5.39
		65%	14.94	20.90	312.22	8455	0.260	1600	5.13
		70%	14.89	23.91	356.01	8829	0.285	1749	4.91
		75%	14.81	28.74	425.55	9298	0.325	1979	4.65
		80%	14.73	33.27	490.09	9708	0.360	2172	4.43
		90%	14.57	43.03	627.03	10384	0.421	2503	3.99
		100%	14.52	46.09	669.24	10518	0.437	2553	3.82
	APC12*6	40%	11.39	6.82	77.66	4719	0.105	632	8.13	57(AmbientTemperature:/)
		45%	11.37	8.28	94.08	5080	0.122	727	7.73
		50%	11.34	9.72	110.24	5359	0.138	823	7.46
		55%	11.31	11.36	128.45	5639	0.153	915	7.12
		60%	11.28	13.38	150.96	5984	0.173	1036	6.87
		65%	11.24	15.83	177.87	6329	0.195	1169	6.57
		70%	11.19	18.58	207.95	6667	0.219	1309	6.29
		75%	11.14	21.79	242.75	6992	0.245	1464	6.03
		80%	11.07	25.81	285.74	7372	0.275	1632	5.71
		90%	10.95	32.90	360.35	7923	0.319	1894	5.26
		100%	10.90	36.08	393.28	8146	0.338	1988	5.05
	APC13*6.5	40%	11.39	7.08	80.66	4188	0.119	672	8.33	79(AmbientTemperature:/)
		45%	11.36	8.63	98.04	4503	0.140	770	7.86
		50%	11.33	10.53	119.33	4832	0.160	886	7.43
		55%	11.28	13.32	150.26	5216	0.189	1052	7.00
		60%	11.24	16.03	180.13	5569	0.215	1199	6.66
		65%	11.18	19.35	216.34	5921	0.245	1363	6.30
		70%	11.12	23.02	255.89	6264	0.272	1516	5.92
		75%	11.06	26.36	291.60	6526	0.299	1665	5.71
		80%	11.00	30.04	330.47	6781	0.323	1804	5.46
		90%	10.86	38.58	419.08	7283	0.379	2097	5.00
		100%	10.80	42.37	457.66	7430	0.399	2196	4.80
Note: Motor temperature is motor surface temperature at 100% throttle running 3mins.(Date above based on benchtest are for reference only, comparion with that of other motor types is not recommended.)
AT2814Long ShaftKV1200	APC9*6	40%	15.10	11.63	175.60	8205	0.141	868	4.94	85(AmbientTemperature:/)
		45%	15.06	13.82	208.07	8704	0.160	978	4.70
		50%	15.03	15.84	238.11	9162	0.177	1085	4.55
		55%	14.99	18.17	272.26	9519	0.195	1179	4.33
		60%	14.95	20.40	304.98	9844	0.213	1255	4.11
		65%	14.91	22.93	341.80	10207	0.234	1354	3.96
		70%	14.85	26.00	386.18	10630	0.258	1463	3.79

פנייה לגבי המוצר

זמינות, מחיר, תכולת החבילה וגרסת החומרה יאושרו בפנייה. אין בדף התחייבות למלאי מקומי, זמן אספקה או מעמד של נציגות רשמית. יש לוודא התאמה למתח, למחברים, לקושחה ולדרישות ההפעלה לפני שימוש.
