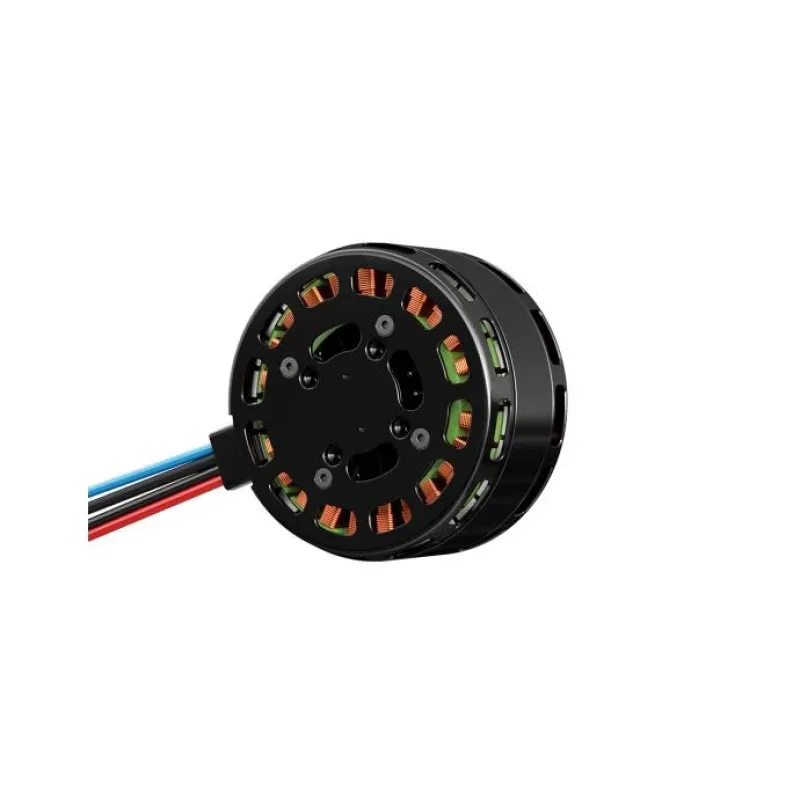

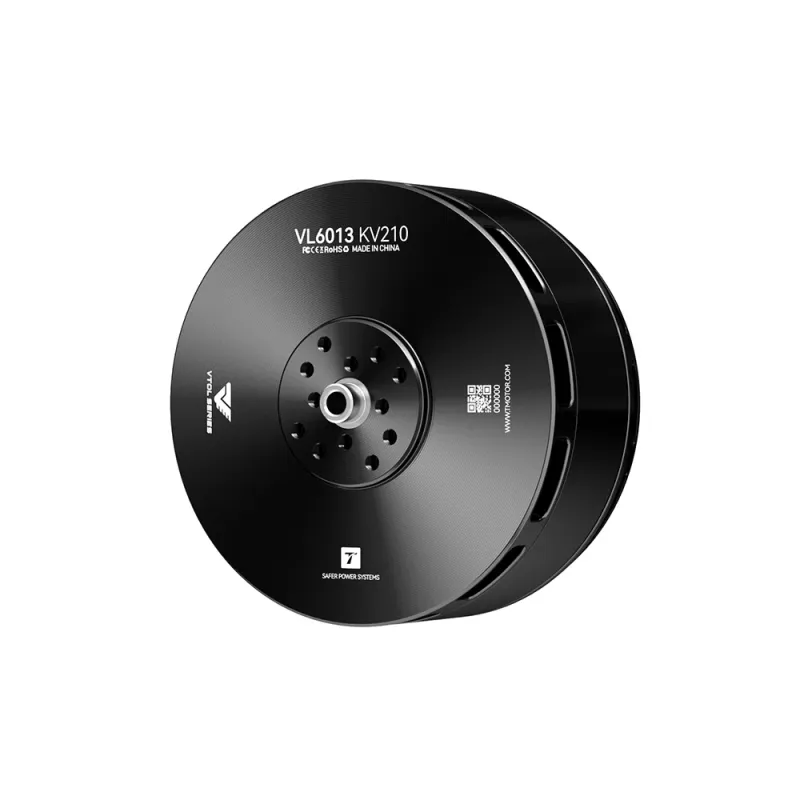

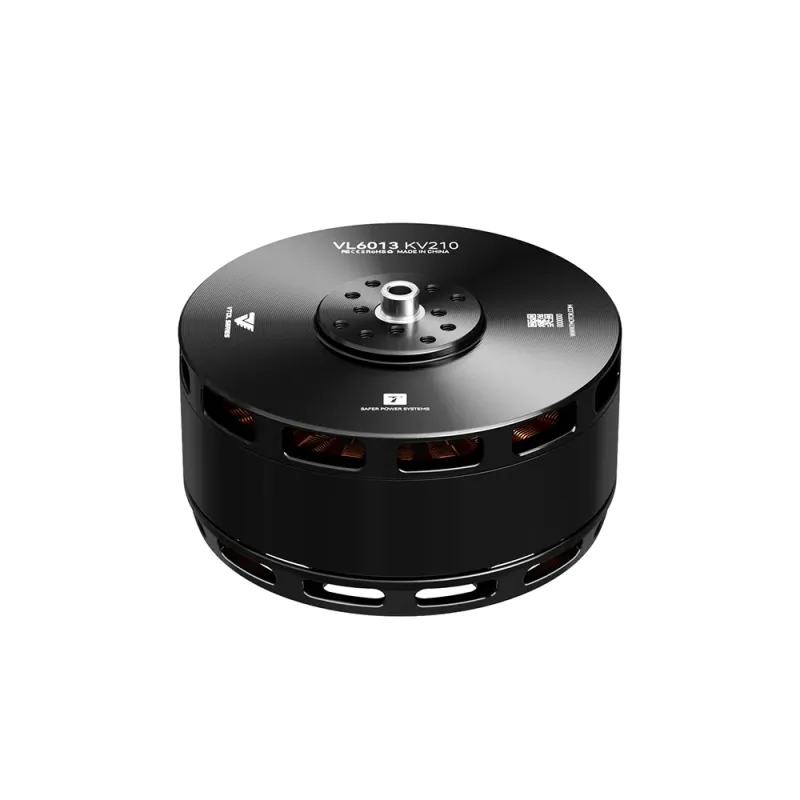

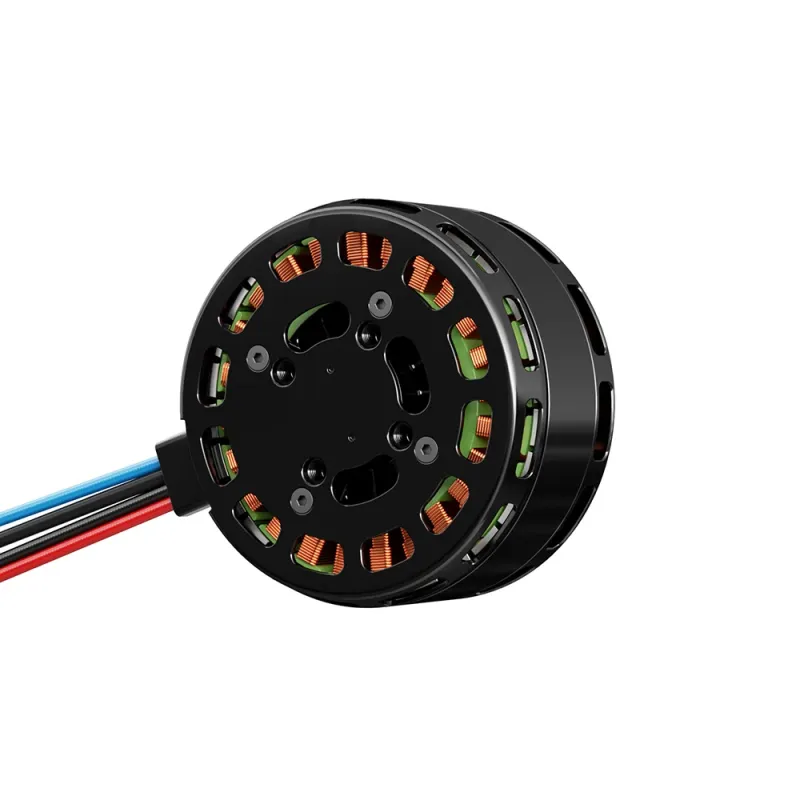

T-Motor VL6013

  • מותג:T-Motor
  • קוד מוצר:T-Motor AWD10010033
  • מק"ט:AWD10010033
  • זמינות:זמינות בכפוף לאישור
מחירים אינם מוצגים באתר בכוונה. צרו קשר עם RC-MODEL לקבלת זמינות עדכנית, התאמה טכנית, אביזרים תואמים והצעת מחיר מסודרת.
כמות להצעת מחיר בחרו כמות רצויה, סמנו אפשרויות/וריאנטים אם קיימים, והוסיפו את הפריט לבקשה מרוכזת.

הבחירה כאן תישלח אלינו יחד עם המק"ט, הדגם והכמות כדי שנוכל לבדוק התאמה וזמינות.

מעבר לבקשה מרוכזת 0 שלחו שאלה על המוצר

T-Motor VL6013: פריט בקטלוג T-Motor, בקטגוריית מנועים לכלי טיס אזרחיים. הדף מיועד לבדיקת התאמה ולפנייה לגבי אספקה לשימוש אזרחי.

מפרט הדגם

מותגT-Motor
דגםVL6013
מק״ט יצרןAWD10010033

טבלאות טכניות ותצורות מהיצרן

Model No.VL6013Magnet Level180℃
Motor SizeΦ68.8*39.4mmLead CableSilicone wire14# 600mm
Stator150°C high temperature-resisting coatingsCopper Wire220℃
Configuration24N28PCoil Insulation Test1000V/5s
Shaft DiameterIN: 6 OUT: 6Rotor Dynamic BalanceStandard≤10mg
BearingImported 626IPIPX5
CentrifugalCooling DesignYESPackage Size135*104*50mm
Model No.VL6013KV (RPM/V)210
Rated Voltage (LiPo)12SIdle Current (10V)1.5A
Internal Resistance(25℃)50mΩPeak Current70A
Continuous Power(180s)1000WAmbient Temperature-30℃～55℃
Max. Thrust13.1kgMotor Weight(indl. Cable)388g
ESC specs.
Model No.V80AControlPWM/CAN
Max. Voltage60VProtocolDRONE CAN/UAV CAN
Peak Current (10s)80A (Under certain heat dissipation conditions)Propeller-lockingElectronicPropeller-locking
Continuous Current40A (Under certain heat dissipation conditions)Encoder cablesShielded cables-Black-24AWG-5C-450±10mm-M6 aviation connector
Standby Consumption≤50mAOutput CableSilicone wire-orange-14AWG-110±10mm
Throttle Pos. Range1040~1940us (fixed)Input CableSilicone wire-red/black-12AWG-180±10mm
Throttle RefreshFrequency50~500HzSignal CableShielded cables-Black-OD4.2-5C-450±10mm-JP-3P*2-Black blankwhite-green yellow gray
Throttle ResponseSpeed300msWeight (Incl. cables)110g
Prop specs.
Model No.VZ22*7.4 Inch (558.8*188.0mm)Weight (Single Blade)45±2g
Model No.VL6013KV (RPM/V)210
Rated Voltage (LiPo)12SIdle Current (10V)1.5A
Internal Resistance(25℃)50mΩPeak Current70A
Continuous Power(180s)1000WAmbient Temperature-30℃～55℃
Max. Thrust13.1kgMotor Weight(indl. Cable)388g
ESC specs.
Model No.V80AControlPWM/CAN
Max. Voltage60VProtocolDRONE CAN/UAV CAN
Peak Current (10s)80A (Under certain heat dissipation conditions)Propeller-lockingElectronicPropeller-locking
Continuous Current40A (Under certain heat dissipation conditions)Encoder cablesShielded cables-Black-24AWG-5C-450±10mm-M6 aviation connector
Standby Consumption≤50mAOutput CableSilicone wire-orange-14AWG-110±10mm
Throttle Pos. Range1040~1940us (fixed)Input CableSilicone wire-red/black-12AWG-180±10mm
Throttle RefreshFrequency50~500HzSignal CableShielded cables-Black-OD4.2-5C-450±10mm-JP-3P*2-Black blankwhite-green yellow gray
Throttle ResponseSpeed300msWeight (Incl. cables)110g
Prop specs.
Model No.VZ22*7.4 Inch (558.8*188.0mm)Weight (Single Blade)45±2g
TypeThrottleVoltage(V)Thrust(gf)Torque(N·m)Current(A)RPMPower(W)Effciency(gf/W)OperatingTemperature(℃)
VL6013 KV210+V80A 14S+VZ22*7.430%50.9615430.392.98259215210.17/(AmbientTemperature:25)
35%50.9421520.544.5330382319.33
40%50.9428620.716.5734773358.55
45%50.9336620.909.1739084677.84
50%50.9545431.1212.3743316307.21
55%50.9355081.3516.2547448276.66
60%50.9265531.6120.84514710616.18
65%50.9276701.8826.26553913375.74
70%50.9188592.1732.60592516605.34
80%50.90101072.4840.08630120404.95
90%50.84114122.8148.81665724814.60
100%50.75126953.1459.08699429984.23
VL6013 KV210+V80A 14S+VZ22*7.430%44.5612050.312.43228810811.12/(AmbientTemperature:25)
35%44.5316720.423.65268216310.29
40%44.5222260.555.2430712339.55
45%44.5328470.707.3034553258.76
50%44.5235350.879.8038314368.10
55%44.5042921.0512.8142035707.53
60%44.5151081.2516.4245937316.99
65%44.5259891.4720.6549259196.52
70%44.4969331.7025.58527311386.09
80%44.4589522.2037.80595716805.33
90%44.35113002.7955.19663624484.62
100%44.32128893.1971.58704831734.06

פנייה לגבי המוצר

זמינות, מחיר, תכולת החבילה וגרסת החומרה יאושרו בפנייה. אין בדף התחייבות למלאי מקומי, זמן אספקה או מעמד של נציגות רשמית. יש לוודא התאמה למתח, למחברים, לקושחה ולדרישות ההפעלה לפני שימוש.
