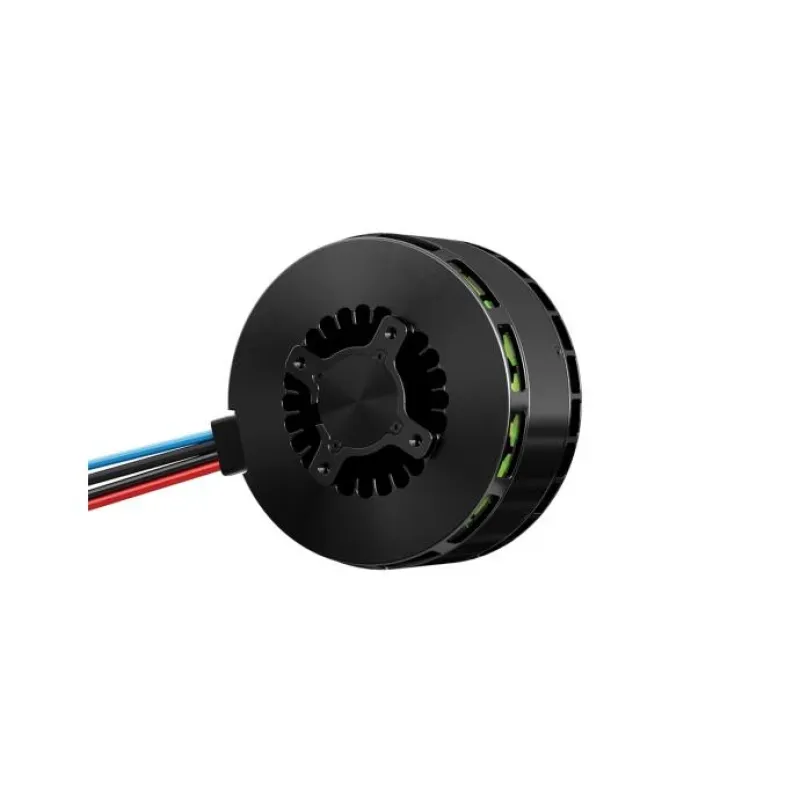

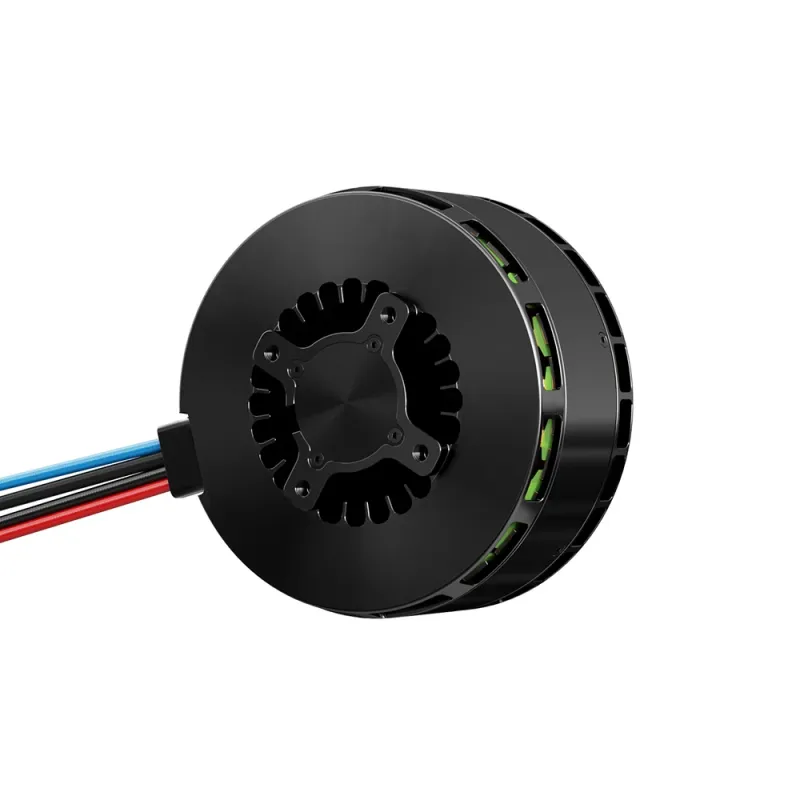

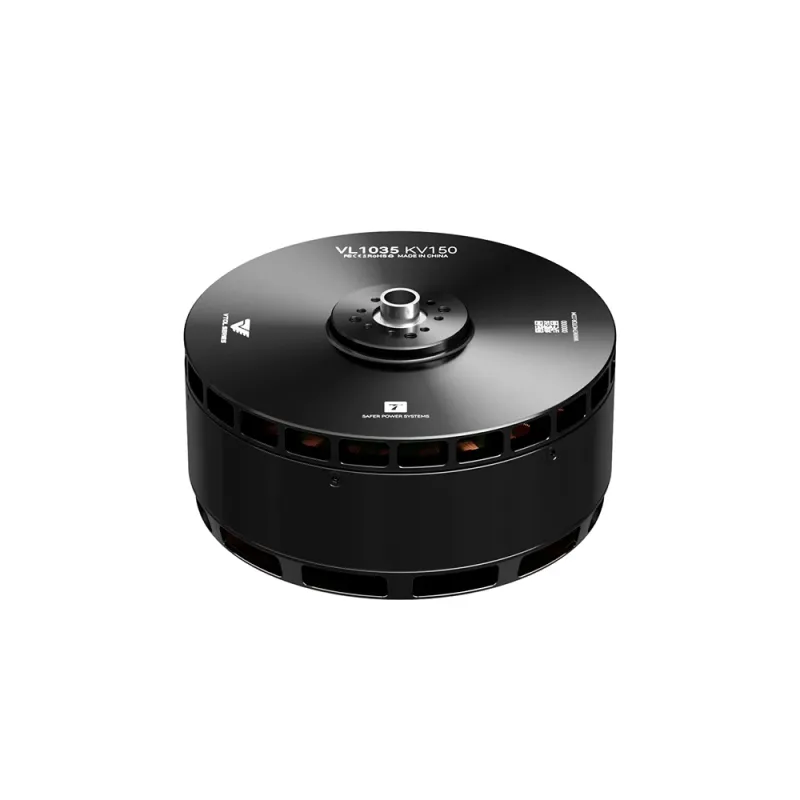

T-Motor VL1035

מותג:T-Motor
קוד מוצר:T-Motor AWD10010025
מק"ט:AWD10010025
זמינות:זמינות בכפוף לאישור

מחירים אינם מוצגים באתר בכוונה. צרו קשר עם RC-MODEL לקבלת זמינות עדכנית, התאמה טכנית, אביזרים תואמים והצעת מחיר מסודרת.

מעבר לבקשה מרוכזת 0 שלחו שאלה על המוצר

תיאור

T-Motor VL1035: פריט בקטלוג T-Motor, בקטגוריית לוחות נשיאה ואביזרים. הדף מיועד לבדיקת התאמה ולפנייה לגבי אספקה לשימוש אזרחי.

מפרט הדגם

מותג	T-Motor
דגם	VL1035
מק״ט יצרן	AWD10010025

טבלאות טכניות ותצורות מהיצרן

Model No.	VL1035	Magnet Level	180℃
Motor Size	Φ109.6*61mm	Lead Cable	Enameled wire 150mm
Stator	150°C high temperature-resisting coatings	Copper Wire	220℃
Configuration	24N28P	Coil Insulation Test	1000V/5s
Shaft Diameter	IN: 12 OUT: 10	Rotor Dynamic Balance Standard	≤15mg
Bearing	Imported 6901	IP	IPX5
CentrifugalCooling Design	YES	Package Size	19014080mm
Model No.	VL1035	KV (RPM/V)	150
Rated Voltage (LiPo)	14S	Idle Current (15V)	4.2A
Internal Resistance(25℃)	8mΩ	Peak Current	182A
Continuous Power(180s)	4000W	Ambient Temperature	-30℃～55℃
Max. Thrust	36.1kg	Motor Weight(indl. Cable)	1205g
ESC specs.
Model No.	V200A	Control	PWM/CAN
Max. Voltage	60V	Protocol	DRONE CAN/UAV CAN
Peak Current (10s)	220A (Under certain heat dissipation conditions)	Propeller-locking	ElectronicPropeller-locking
Continuous Current	120A (Under certain heat dissipation conditions)	Encoder cables	Shielded cables-Black-24AWG-5C-420±10mm-M6 aviation connector
Standby Consumption	≤50mA	Output Cable	Silicone wire-orange-14AWG-210±10mm
Throttle Pos. Range	1100-1940us (fixed)	Input Cable	Silicone wire-red/black-12AWG-1140±10mm
Throttle RefreshFrequency	50~500Hz	Signal Cable	Shielded cables-Black-OD4.2-5C-770±10mm-JP-3P*2-Black blank white-green yellow gray
Throttle ResponseSpeed	300ms	Weight (Incl. cables)	495±10g
Prop specs.
Model No.	PL3211 inch (812.8279.4mm)	Weight (Single Blade)	107±5g

Model No.	VL1035	KV (RPM/V)	150
Rated Voltage (LiPo)	14S	Idle Current (15V)	4.2A
Internal Resistance(25℃)	8mΩ	Peak Current	182A
Continuous Power(180s)	4000W	Ambient Temperature	-30℃～55℃
Max. Thrust	36.1kg	Motor Weight(indl. Cable)	1205g

ESC specs.
Model No.	V200A	Control	PWM/CAN
Max. Voltage	60V	Protocol	DRONE CAN/UAV CAN
Peak Current (10s)	220A (Under certain heat dissipation conditions)	Propeller-locking	ElectronicPropeller-locking
Continuous Current	120A (Under certain heat dissipation conditions)	Encoder cables	Shielded cables-Black-24AWG-5C-420±10mm-M6 aviation connector
Standby Consumption	≤50mA	Output Cable	Silicone wire-orange-14AWG-210±10mm
Throttle Pos. Range	1100-1940us (fixed)	Input Cable	Silicone wire-red/black-12AWG-1140±10mm
Throttle RefreshFrequency	50~500Hz	Signal Cable	Shielded cables-Black-OD4.2-5C-770±10mm-JP-3P*2-Black blank white-green yellow gray
Throttle ResponseSpeed	300ms	Weight (Incl. cables)	495±10g

Prop specs.
Model No.	PL3211 inch (812.8279.4mm)	Weight (Single Blade)	107±5g

Type	Throttle	Voltage(V)	Thrust(g)	Torque(N*m)	Current(A)	RPM	Power(W)	Effciency(g/W)	OperatingTemperature(℃)
VL1035 KV150+V200A 14S+PL32*11	40%	50.43	6085	2.15	13.10	2350	661	9.21	97(AmbientTemperature:25)
	42%	50.39	6772	2.40	15.11	2470	761	8.89
	44%	50.36	7424	2.63	17.18	2586	865	8.58
	46%	50.32	8132	2.88	19.50	2700	981	8.29
	48%	50.28	8851	3.13	21.97	2814	1104	8.01
	50%	50.24	9663	3.41	24.74	2927	1243	7.78
	52%	50.21	10433	3.68	27.64	3036	1388	7.52
	54%	50.17	11261	3.97	30.76	3144	1543	7.30
	56%	50.13	12047	4.25	34.02	3253	1705	7.06
	58%	50.09	12793	4.52	37.33	3361	1870	6.84
	60%	50.04	13708	4.84	41.14	3465	2058	6.66
	62%	49.98	14553	5.15	45.04	3567	2251	6.47
	64%	49.93	15449	5.47	49.24	3666	2459	6.28
	66%	49.87	16358	5.81	53.68	3764	2677	6.11
	68%	49.81	17242	6.13	58.25	3860	2901	5.94
	70%	49.75	18136	6.45	62.96	3955	3132	5.79
	80%	49.47	22687	8.10	90.19	4409	4462	5.08
	90%	49.14	27481	9.90	125.48	4829	6166	4.46
	100%	48.83	33017	11.96	181.74	5264	8874	3.72
VL1035 KV150+V200A 14S+PL32*11	40%	60.14	8863	3.11	18.47	2819	1111	7.98	97(AmbientTemperature:25)
	42%	60.10	9781	3.44	21.25	2954	1277	7.66
	44%	60.07	10690	3.76	24.15	3091	1451	7.37
	46%	60.01	11804	4.13	27.55	3222	1653	7.14
	48%	59.96	12821	4.49	31.01	3352	1859	6.90
	50%	59.90	13794	4.85	34.71	3480	2079	6.63
	52%	59.84	14873	5.24	38.83	3605	2324	6.40
	54%	59.78	15959	5.63	43.14	3728	2579	6.19
	56%	59.73	17056	6.03	47.68	3848	2848	5.99
	58%	59.66	18141	6.43	52.45	3966	3129	5.80
	60%	59.58	19320	6.85	57.73	4080	3439	5.62
	62%	59.51	20476	7.28	63.21	4192	3761	5.44
	64%	59.43	21585	7.71	68.96	4300	4098	5.27
	66%	59.35	22734	8.13	74.89	4408	4445	5.11
	68%	59.28	23867	8.54	80.98	4518	4800	4.97
	70%	59.19	25054	8.97	87.53	4621	5181	4.84
	80%	58.60	30871	11.16	125.47	5097	7353	4.20
	90%	58.67	34246	12.45	153.36	5350	8998	3.81
	100%	58.58	36173	13.19	174.95	5490	10248	3.53

פנייה לגבי המוצר

זמינות, מחיר, תכולת החבילה וגרסת החומרה יאושרו בפנייה. אין בדף התחייבות למלאי מקומי, זמן אספקה או מעמד של נציגות רשמית. יש לוודא התאמה למתח, למחברים, לקושחה ולדרישות ההפעלה לפני שימוש.
