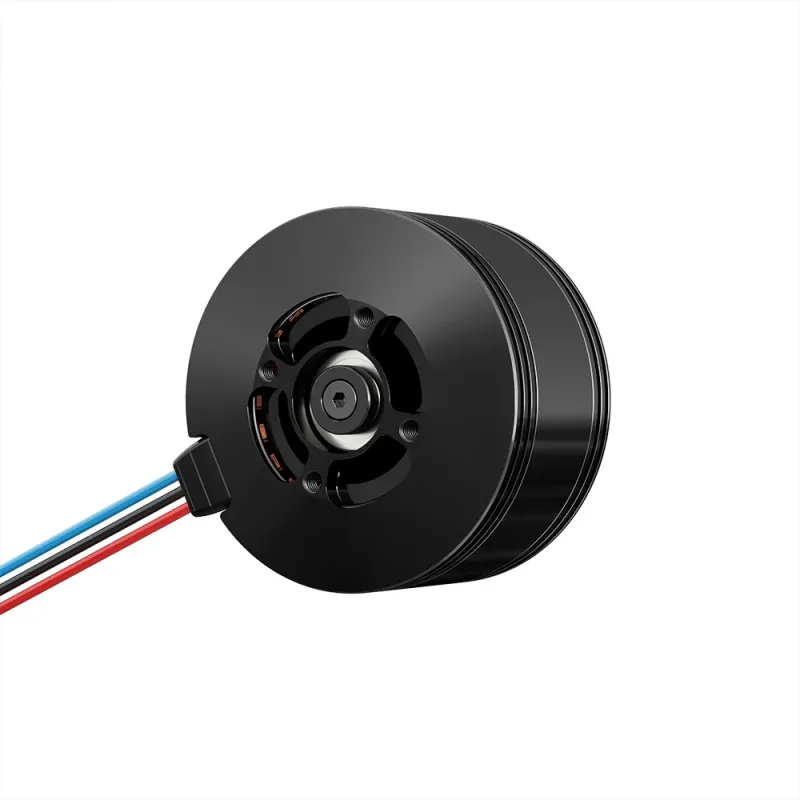

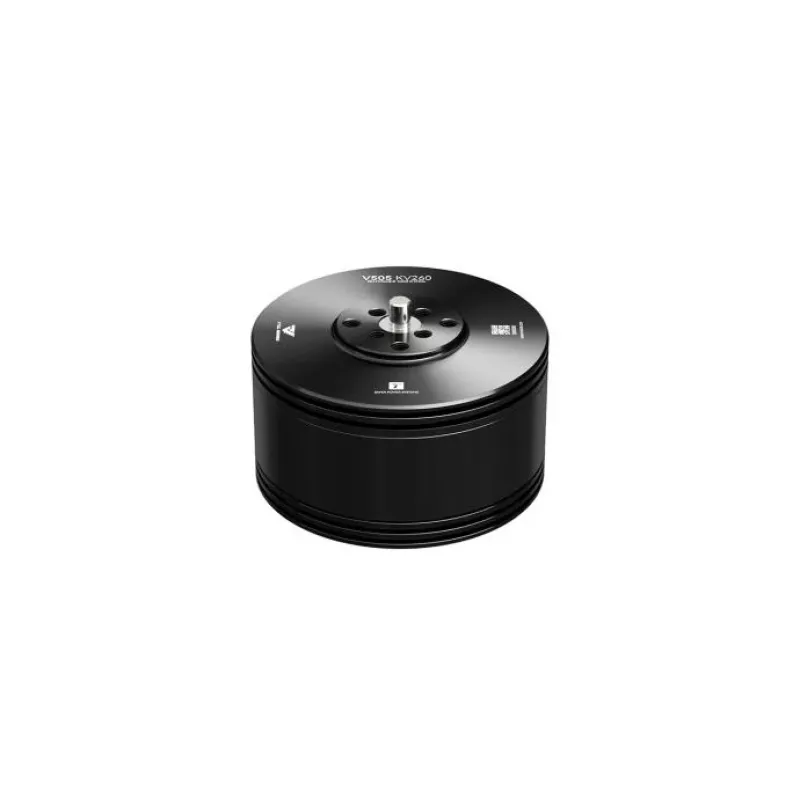

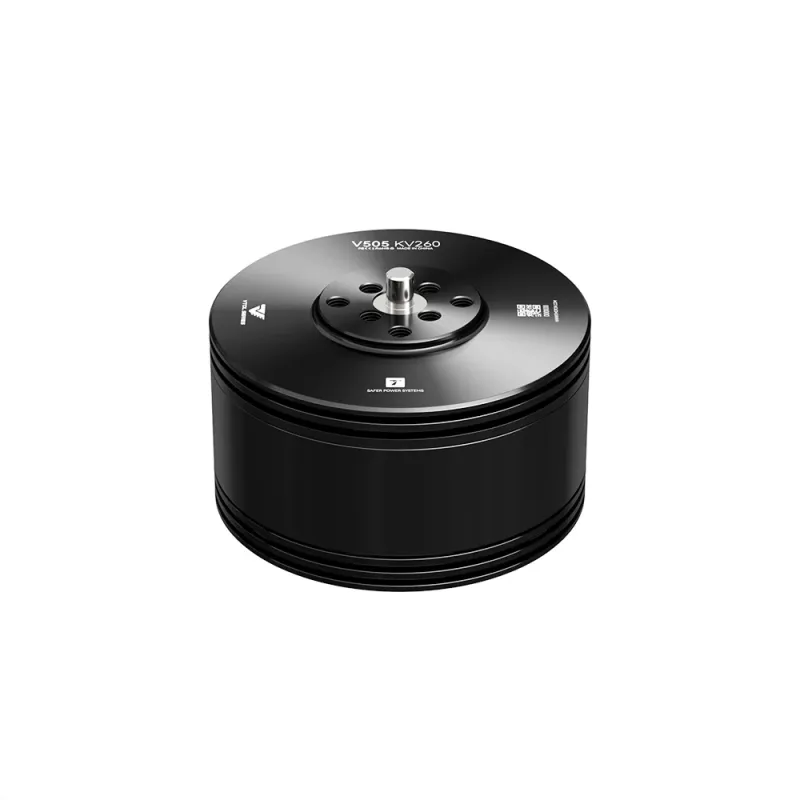

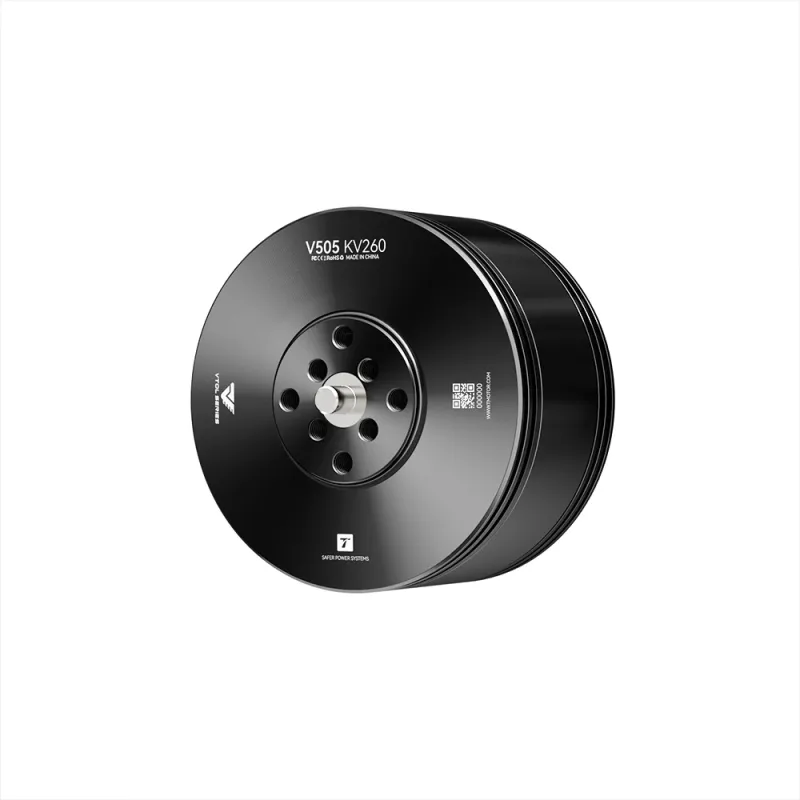

T-Motor V505 KV260 12S Vtol Drone Power
מחירים אינם מוצגים באתר בכוונה.
צרו קשר עם RC-MODEL לקבלת זמינות עדכנית, התאמה טכנית, אביזרים תואמים והצעת מחיר מסודרת.
T-Motor V505 KV260 12S Vtol Drone Power: פריט בקטלוג T-Motor, בקטגוריית מנועים לכלי טיס אזרחיים. הדף מיועד לבדיקת התאמה ולפנייה לגבי אספקה לשימוש אזרחי.
מפרט הדגם
| מותג | T-Motor |
|---|---|
| דגם | V505 KV260 12S Vtol Drone Power |
| מק״ט יצרן | AWD100100012 |
טבלאות טכניות ותצורות מהיצרן
| Model No./ Kv | V505 KV260 | Magnet Temperature Resistance Grade | Class E 150℃ |
| Motor Size（mm） | Φ55.6*38.9 | Lead（mm） | 16AWG*600 |
| Stator Technology | Anti-rust treatment; 180°C high temperature-resisting coatings | Enamelled Wires Temperature Resistance Grade | Class C 220℃ |
| Configuration | 24N28P | Coil Withdraw Voltage | 500V/5s |
| Shaft Diameter（mm） | IN:6 OUT:4 | Rotor Dynamic Balance Standard | ≤5mg |
| Bearing | Imported 696ZZ | IP | IP45 |
| KV Value | KV260 | Battery (lipo)/Voltage Recommendation | 12S（4.2V/Sl）/42-52V |
| Idle Current（18V） | 1.5A | ESC Recommendation | FLAME 60A 12S |
| Peak Current（A） | 52A/Continuous 180s | Propeller Recommendation | P16*5.4/P17*5.8 |
| Max. Power（W） | 2500W/Continuous 180s | Motor Weight（g） | 215g（255g Weight (incl.cables)） |
| Internal Resistance（mΩ） | 58 | Package Weight（g） | 600g |
| KV Value | KV260 | Battery (lipo)/Voltage Recommendation | 12S（4.2V/Sl）/42-52V |
| Idle Current（18V） | 1.5A | ESC Recommendation | FLAME 60A 12S |
| Peak Current（A） | 52A/Continuous 180s | Propeller Recommendation | P16*5.4/P17*5.8 |
| Max. Power（W） | 2500W/Continuous 180s | Motor Weight（g） | 215g（255g Weight (incl.cables)） |
| Internal Resistance（mΩ） | 58 | Package Weight（g） | 600g |
| Item No. | Prop | Throttle | Voltage(V) | Thrust(g) | Torque(N*m) | Current(A) | RPM | Inputpower(W) | Efficiency(g/W) | OperatingTemperature(℃) |
| V505KV260 | T-MOTORP16*5.4 | 40% | 47.92 | 1892 | 0.31 | 6.13 | 5509 | 293.65 | 6.44 | 85℃(AmbientTemperature:22℃) |
| 42% | 47.92 | 2052 | 0.32 | 6.62 | 5698 | 317.36 | 6.47 | |||
| 44% | 47.90 | 2172 | 0.34 | 7.18 | 5852 | 344.03 | 6.31 | |||
| 46% | 47.88 | 2350 | 0.37 | 7.92 | 6051 | 379.12 | 6.20 | |||
| 48% | 47.88 | 2494 | 0.41 | 8.53 | 6221 | 408.61 | 6.10 | |||
| 50% | 47.87 | 2660 | 0.44 | 9.16 | 6397 | 438.36 | 6.07 | |||
| 52% | 47.85 | 2774 | 0.46 | 9.78 | 6524 | 468.08 | 5.93 | |||
| 54% | 47.83 | 2893 | 0.49 | 10.37 | 6694 | 496.26 | 5.83 | |||
| 56% | 47.82 | 3039 | 0.52 | 11.10 | 6872 | 530.63 | 5.73 | |||
| 58% | 47.80 | 3180 | 0.54 | 11.89 | 7050 | 568.12 | 5.60 | |||
| 60% | 47.78 | 3372 | 0.57 | 12.83 | 7225 | 613.04 | 5.50 | |||
| 62% | 47.75 | 3574 | 0.60 | 13.86 | 7409 | 661.86 | 5.40 | |||
| 64% | 47.73 | 3779 | 0.64 | 14.87 | 7598 | 709.85 | 5.32 | |||
| 66% | 47.71 | 3926 | 0.71 | 15.83 | 7769 | 755.24 | 5.20 | |||
| 68% | 47.69 | 4028 | 0.88 | 16.80 | 7937 | 801.30 | 5.03 | |||
| 70% | 47.67 | 4246 | 0.87 | 17.91 | 8114 | 853.77 | 4.97 | |||
| 80% | 47.54 | 5301 | 0.85 | 24.09 | 8953 | 1145.40 | 4.63 | |||
| 90% | 47.38 | 6299 | 1.11 | 31.57 | 9737 | 1496.04 | 4.21 | |||
| 100% | 47.16 | 7500 | 1.55 | 42.21 | 10606 | 1990.36 | 3.77 | |||
| T-MOTORP17*5.8 | 40% | 47.89 | 2329 | 0.47 | 7.51 | 5293 | 359.81 | 6.47 | 107℃(AmbientTemperature:22℃) | |
| 42% | 47.88 | 2513 | 0.50 | 8.25 | 5463 | 395.07 | 6.36 | |||
| 44% | 47.86 | 2663 | 0.52 | 8.93 | 5644 | 427.23 | 6.23 | |||
| 46% | 47.84 | 2806 | 0.55 | 9.76 | 5830 | 466.88 | 6.01 | |||
| 48% | 47.82 | 2979 | 0.59 | 10.64 | 6023 | 508.63 | 5.86 | |||
| 50% | 47.80 | 3203 | 0.63 | 11.68 | 6202 | 558.10 | 5.74 | |||
| 52% | 47.78 | 3379 | 0.67 | 12.61 | 6367 | 602.67 | 5.61 | |||
| 54% | 47.77 | 3476 | 0.69 | 12.99 | 6442 | 620.46 | 5.60 | |||
| 56% | 47.75 | 3677 | 0.74 | 14.12 | 6629 | 674.11 | 5.45 | |||
| 58% | 47.72 | 3900 | 0.78 | 15.30 | 6816 | 730.18 | 5.34 | |||
| 60% | 47.70 | 4093 | 0.82 | 16.37 | 6993 | 780.69 | 5.24 | |||
| 62% | 47.67 | 4288 | 0.86 | 17.54 | 7165 | 836.19 | 5.13 | |||
| 64% | 47.65 | 4502 | 0.90 | 18.81 | 7332 | 896.11 | 5.02 | |||
| 66% | 47.62 | 4721 | 0.94 | 20.07 | 7500 | 955.79 | 4.94 | |||
| 68% | 47.60 | 4927 | 0.98 | 21.42 | 7669 | 1019.57 | 4.83 | |||
| 70% | 47.56 | 5149 | 1.02 | 22.88 | 7817 | 1087.99 | 4.73 | |||
| 80% | 47.40 | 6292 | 1.25 | 30.61 | 8580 | 1451.23 | 4.34 | |||
| 90% | 47.20 | 7349 | 1.47 | 39.85 | 9291 | 1881.00 | 3.91 | |||
| 100% | 46.93 | 8741 | 1.76 | 52.93 | 10075 | 2483.87 | 3.52 | |||
| Notes：Motor temperature is the motor surface temperature aftering running at 80% for 10 mins.(Based on T-MOTOR test bench(es), all data are for reference only. T-MOTOR reserves the right of final interpretation. ) | ||||||||||
פנייה לגבי המוצר
זמינות, מחיר, תכולת החבילה וגרסת החומרה יאושרו בפנייה. אין בדף התחייבות למלאי מקומי, זמן אספקה או מעמד של נציגות רשמית. יש לוודא התאמה למתח, למחברים, לקושחה ולדרישות ההפעלה לפני שימוש.
