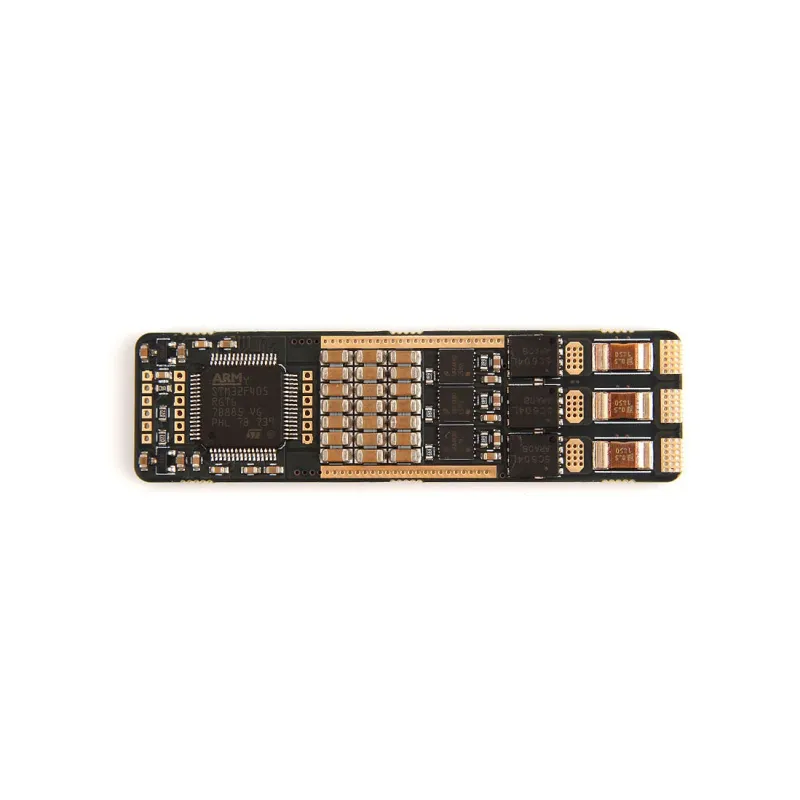

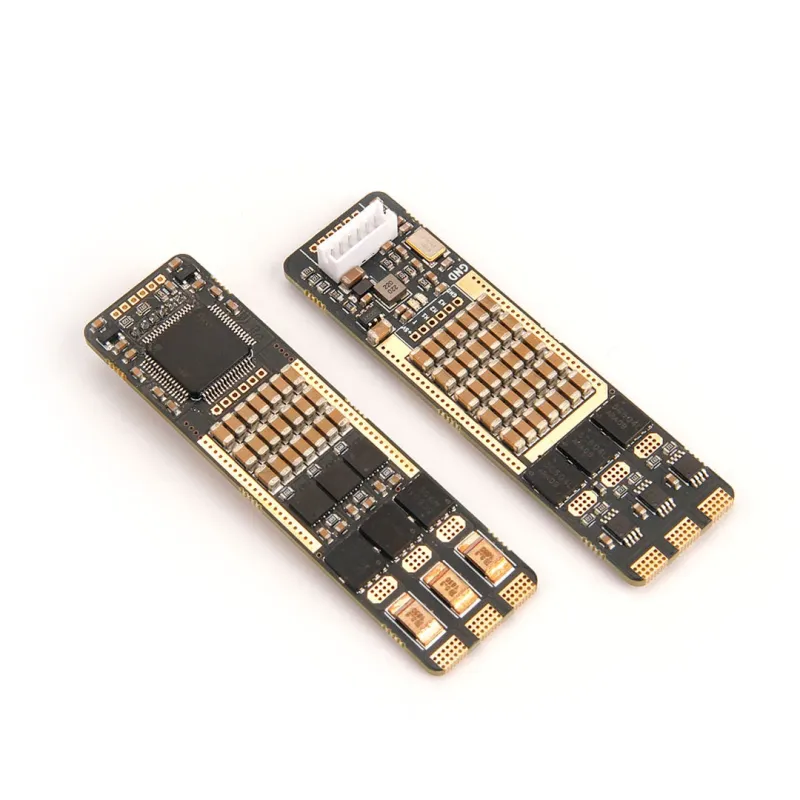

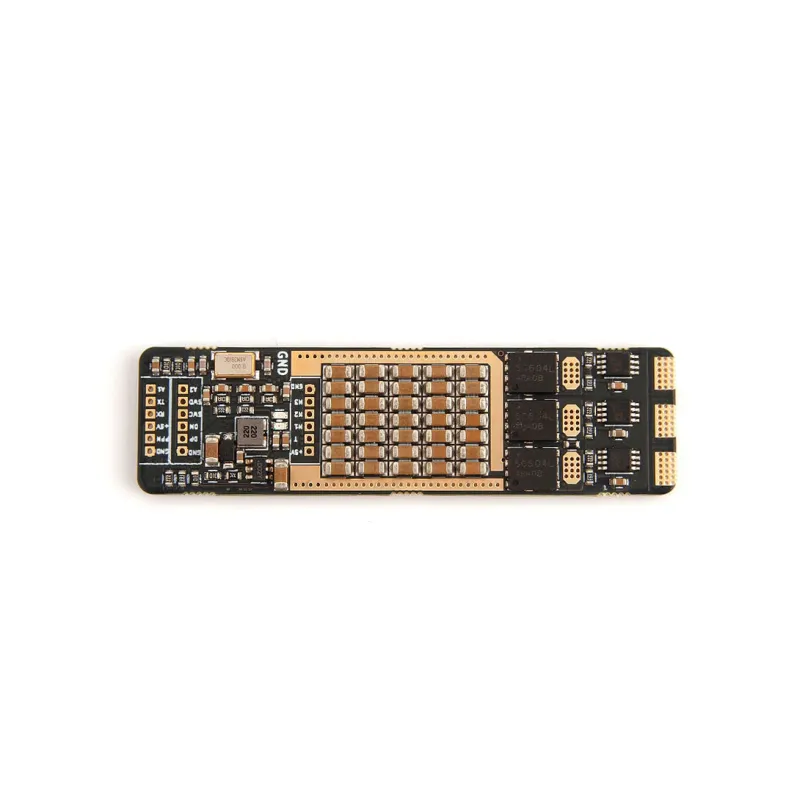

Holybro Mini FOC ESC Based on VESC®6

Holybro Mini FOC ESC Based on VESC®6: פריט בקטלוג Holybro, בקטגוריית בקרי מהירות ומנועים. הדף מיועד לבדיקת התאמה ולפנייה לגבי אספקה לשימוש אזרחי.

מפרט הדגם

הערות טכניות מהיצרן

Continuous Current: 20A

Burst Current: 40A

Input Voltage: 48V(8S)

Hardware based upon the VESC® 6.0

Firmware updatable

VESC_TOOL Compatible Software

Compatible with Sensored / Sensorless Motor

Size: 18mm*65mm

Net Weight: 10g/pcs

- GND1/2, DP(Data postive), DM(Data Minus/Negative): USB port for programming.

- GND1/2, PPM, +5V: PPM port to connect PPM transceivers.

- SWC(CLK), SWD(DIO), GND1/2, 5V: SWD port, to get direct access to the Chipset. Diagnostics, debugging, and real time data.

- A1(ADC1), A2(ADC2), TX, RX, GND1/2, 5V: COMM port for various kinds of other communication methods like I2C, ADC, Uart. You can use your Arduino or Raspberry Pi to control the VESC.

- 5V, TEMP, HAll1, Hall2, Hall3 GND: Sensor port for motor Hall sensors (ABI, HALL, magnetic precision encoders).

PS: (GND1 and GND2 are same, for above ports containing GND1/2, you can just select one to use).

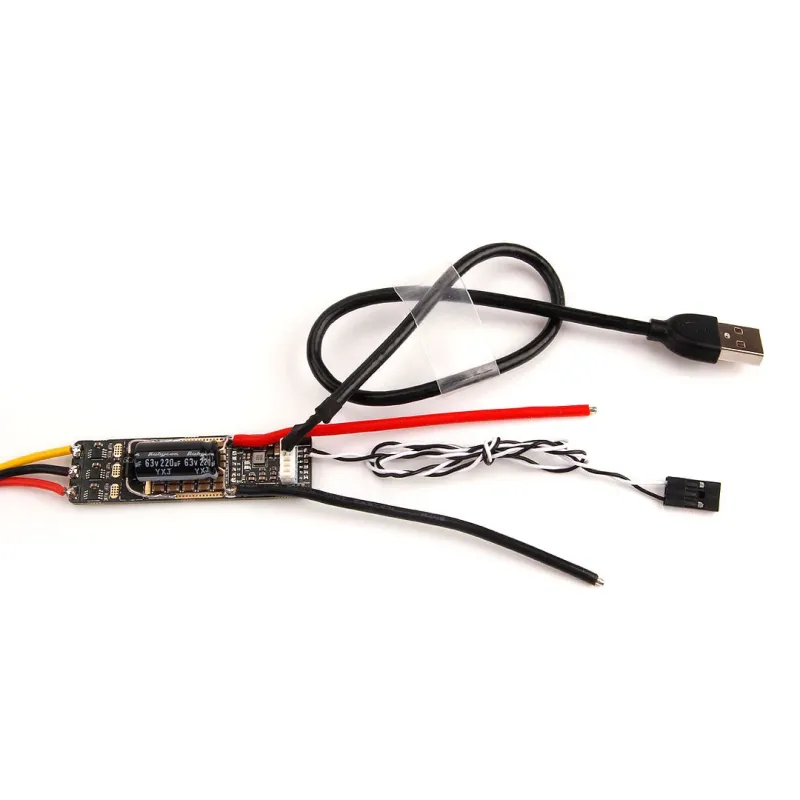

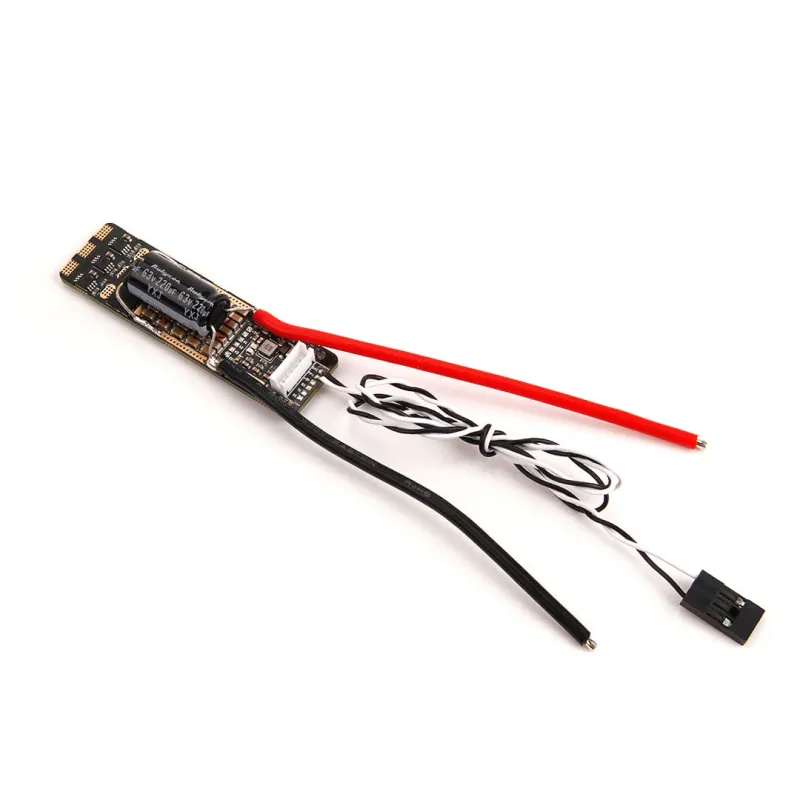

SKU31095 Mini FOC ESC 1PC

Mini FOC ESC *1

Electrolytic capacito: 220uF 63v *1

DIP Rectifier Diode *1

2.54mm DuPont Wire *1

Clear Heat Shrink Tube*1

16AWG 100mm Red wire *1

16AWG 100mm Black wire *1

SKU20123 Mini FOC ESC 4PCS

Mini FOC ESC *4

Electrolytic capacito: 220uF 63v *4

DIP Rectifier Diode *4

2.54mm DuPont Wire *4

Clear Heat Shrink Tube*4

USB to ZH1.5mm 6Pin wire *1

16AWG 100mm Red wire *4

16AWG 100mm Black wire *4

Holybro Mini FOC ESC Based on VESC®6 Manual

This ESC is manufactured based upon the open hardware design by Anton Chromjak with consent. For more information, please visit:
