Holybro H-RTK F9P Base
מחירים אינם מוצגים באתר בכוונה.
צרו קשר עם RC-MODEL לקבלת זמינות עדכנית, התאמה טכנית, אביזרים תואמים והצעת מחיר מסודרת.
Holybro H-RTK F9P Base: פריט בקטלוג Holybro, בקטגוריית ניווט GNSS ו-RTK. הדף מיועד לבדיקת התאמה ולפנייה לגבי אספקה לשימוש אזרחי.
מפרט הדגם
| מותג | Holybro |
|---|---|
| דגם | H-RTK F9P Base |
| מק״ט יצרן | 12022 |
הערות טכניות מהיצרן

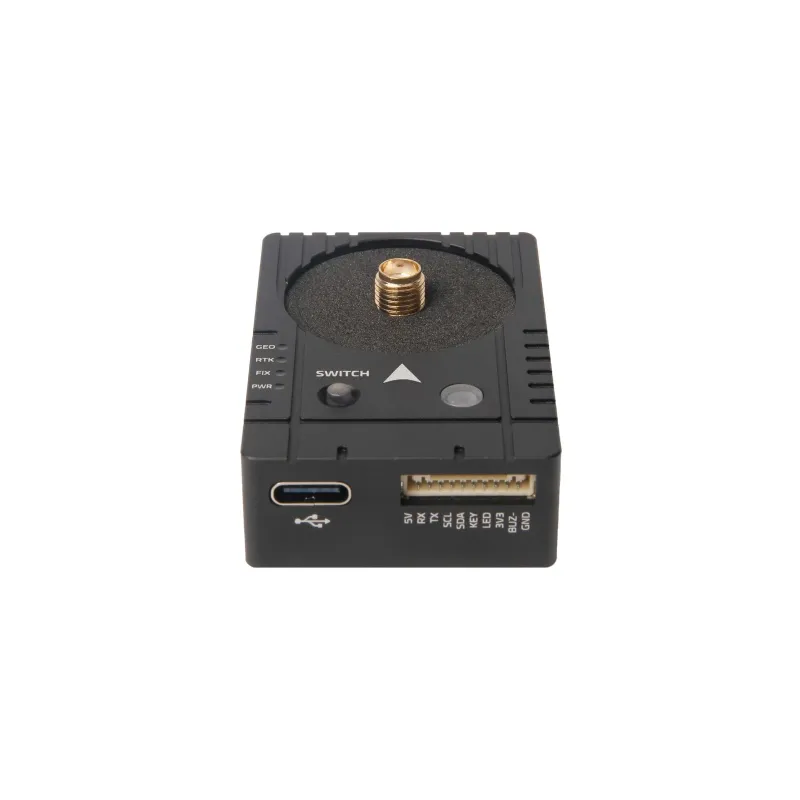

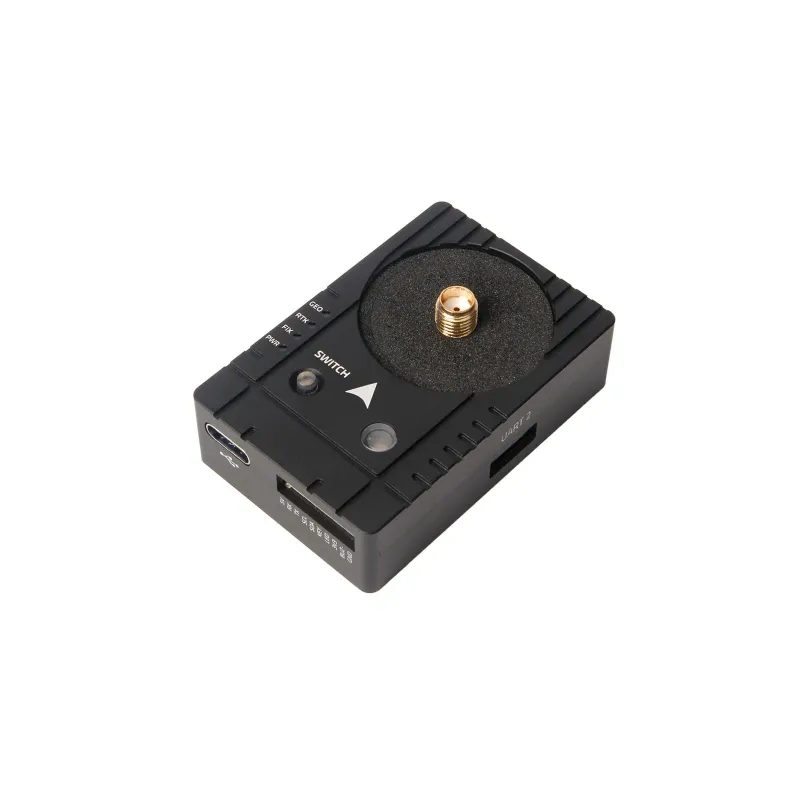

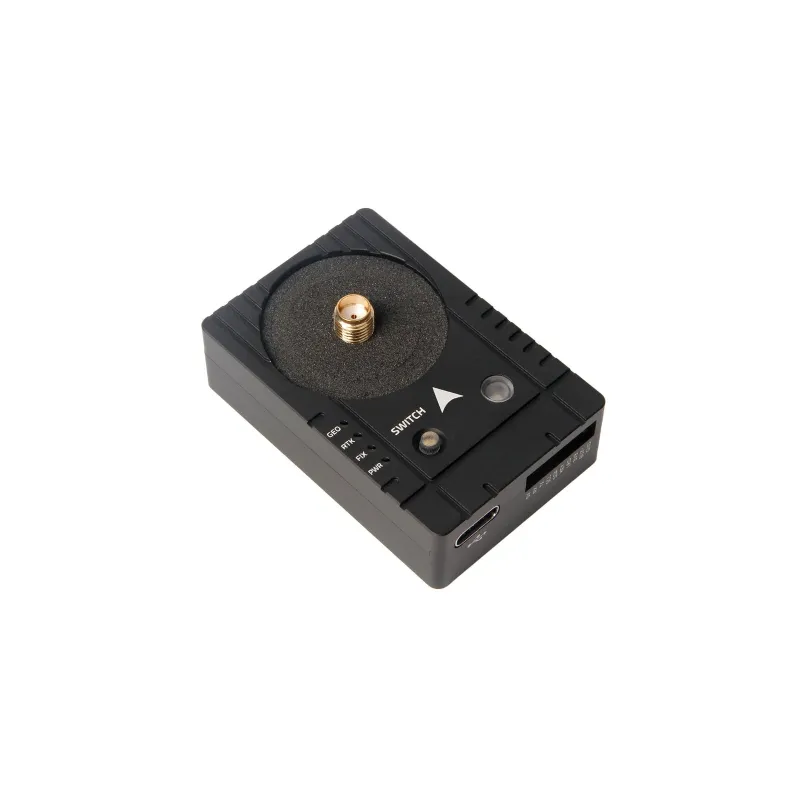

H-RTK F9P is the latest differential high-precision GNSS positioning system series from Holybro. This system provides multi-band RTK with fast convergence times and reliable performance, concurrent reception of GPS, GLONASS, Galileo and BeiDou, and fast update rate for highly dynamic and high volume applications with centimeter-accuracy. It uses a UBLOX ZED-F9P module, a IST8310 compass, and a tri-colored LED indicator. It also has a integrated safety switch for a simple and convenient operation.
We have designed different models of for you to choose, each with different size and antenna design to meet different customer needs.
RTK Testing & Comparison: Big GPS Round Up by Andrew Tridgell (Ardupilot)
Other technical information can be found in our Holybro Documentation Page.
RTK Testing & Comparison by Andrew Tridgell (Ardupilot)
User Guide: Setup & Getting started (Ardupilot)
Using H-RTK with Cube Pilot
Ardupilot IST8310 Compass Orientation
User Guide: Setup & Getting started (PX4)
GPS Heading/Yaw (Aka Moving baseline) Guide
The board is the same as number 2 above, but it is equipped with a high-gain antenna. This model is best suited for use as a base station. The search speed and positioning accuracy are the highest among the three models.

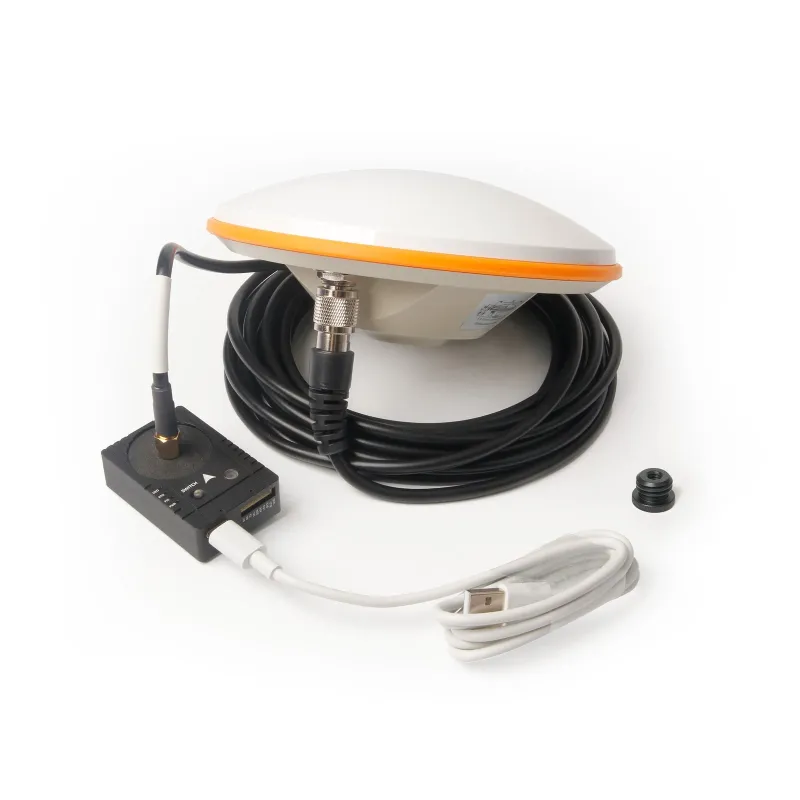

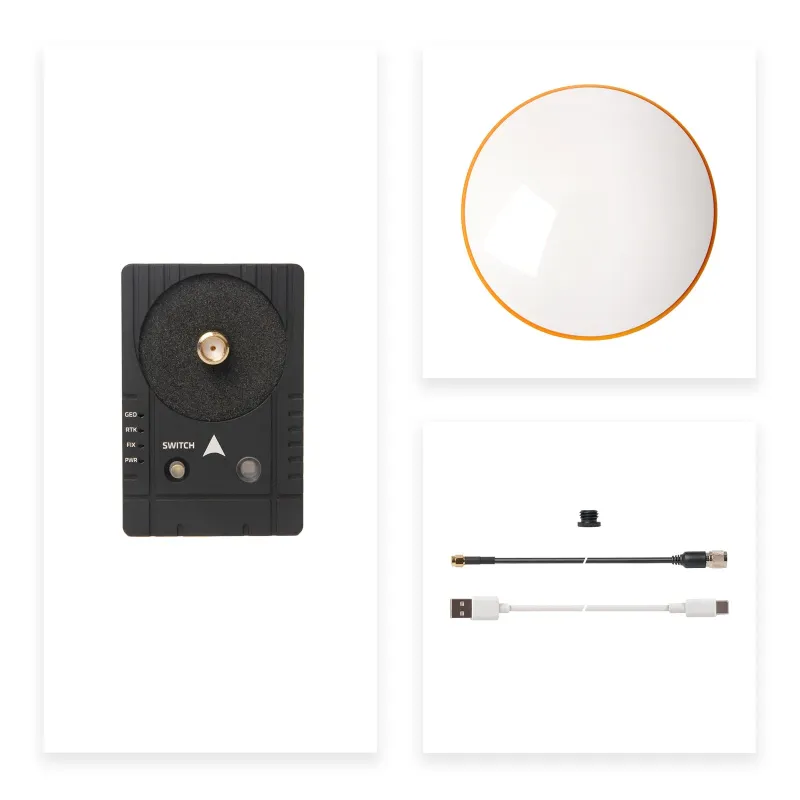

Package Included:
High Precision GNSS Antenna (HANT-X627A) *1
(Note: The CS7624A antenna on the H-RTK F9P Base (SKU12022) & M8P Base (SKU12021) has been replaced with a similar HANT-X627A until further notice. - Male-male SMA-TNC cable(length: 5m) *1 - 1/4'' Female to 5/8'' -11 Male Adapter *1 - USB type-c cable *1 *Tripod mount not included (sold separately)
טבלאות טכניות ותצורות מהיצרן
| Product Model | H-RTK F9P Rover | H-RTK F9P Helical | H-RTK F9P Base |
| SKU | SKU12017 & SKU12025 | SKU12018 | SKU12022 |
| Application | Rover (aircraft) only | Rover (aircraft) or base station | Base station only |
| GNSS | GPS L1C/A GPS L2C GLONASS L1Oz GLONASS L2OFz) BeiDou B1 BeiDou B2Hz) Galileo E1-B/CH Galileo E5b | GPS L1C/A GPS L2C GLONASS L1Oz GLONASS L2OFz) BeiDou B1 BeiDou B2Hz) Galileo E1-B/CH Galileo E5b | GPS L1C/A GPS L2C GLONASS L1Oz GLONASS L2OFz) BeiDou B1 BeiDou B2Hz) Galileo E1-B/CH Galileo E5b |
| Antennas Peak Gain (MAX) | L1: 4.0dBi L2:1.0 dBi | 2dBi | 5.5dBi |
| LNA Gain (typical) | 20.5±1dB | 33±2dB | 40±2dB |
| Time-TO-First Fix | Cold start:≤29s Hot start:≤1s | Cold start:≤25s Hot start:≤1s | Cold start:≤24s Hot start:≤1s |
| Data and Update Rate | RAW: 20Hz Max RTK: 8Hz Max | RAW: 20Hz Max RTK: 8Hz Max Moving Base RTK: 5Hz Max | RAW: 20Hz Max RTK: 8Hz Max Moving Base RTK: 5Hz Max |
| Port | GH1.25 10pin cable or GH1.25 6pin cable | Port 1: GH1.25 10-pin Port 2: USB Type-c Port 3: UART 2 (GH1.25 6pin) | Port 1: GH1.25 10-pin Port 2: USB Type-c Port 3: UART 2 (GH1.25 6pin) |
| Cable Length | 26cm | GH 10P: 150mm GH 10P: 400mm GH 10P to 6P: 300mm | SMA-TNC: 5m |
| Antenna Connection Type | N/A | Board: SMA female Antenna: SMA male | Board: SMA female Antenna: TNC female Male-male SMA-TNC cable length: 5m (included) |
| Baud rate: | 115200 5Hz (default) can be set | 115200 5Hz (default) can be set | 115200 5Hz (default) can be set |
| Working voltage: | 4.75V~5.25V | 4.75V~5.25V | 4.75V~5.25V |
| Current Consumption | ~250mA | ~250mA | ~250mA |
| Dimensions | Diameter: 76mm Height: 20mm | Board: 34.8*52.7*12.9mm Antenna Diameter: 27.5mm Antenna height: 59mm | Board: 34.8*52.7*12.9mm Antenna Diameter: 152mm Antenna height: 62.2mm |
| IP Rating | IPX6 | N/A | N/A |
| Weight | 106g | 49g | 469g |
גרסאות ותצורות בקטלוג היצרן
| תצורה | מק״ט יצרן |
|---|---|
| H-RTK F9P Base | 12022 |
פנייה לגבי המוצר
זמינות, מחיר, תכולת החבילה וגרסת החומרה יאושרו בפנייה. אין בדף התחייבות למלאי מקומי, זמן אספקה או מעמד של נציגות רשמית. יש לוודא התאמה למתח, למחברים, לקושחה ולדרישות ההפעלה לפני שימוש.
